Подушки

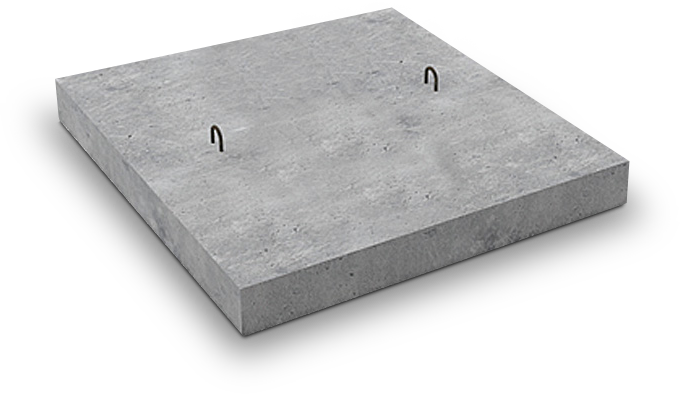

Фундаментные подушки (ФЛ)

Фундаментные подушки применяются при строительстве жилых, промышленных и других высотных зданий со стенами из котельца, кирпича, бетона и т.д., с плитами перекрытия. Особенно фундаментные подушки важны в том случае, если в здании имеется подвальный или цокольный этаж и сооружается фундамент ленточного типа. При фундаменте такого типа фундаментные подушки ФЛ принимают на себя нагрузку от всего здания.

Фундаментные подушки ФЛ (по ГОСТ 13580) – это ж/б конструкции, выполняемые из тяжелого бетона и стальной арматуры. Так как фундаментные подушки имеют важнейшую функцию, к ним предъявляют жесткие требования, которые гарантируют прочность, сейсмоустойчивость, коррозионную стойкость, устойчивость к перепадам температур и т.д. – это достигается соблюдением технологического процесса.

Фундаментные подушки, которые сооружают, обустраивая ленточные фундаменты, могут применяться в грунтах, неагрессивных по степени воздействия на ж/б конструкции, при температуре воздуха – до минус 40°C, при возведении сооружений с расчётной сейсмостойкостью до 9 баллов.

В маркировке фундаментных подушек применяют условные обозначения. Например, фундаментные подушки ФЛ 8-24-3 – аббревиатура ФЛ (фундамент ленточный), цифра 8 (ширина ленты, дм), цифра 24 (длина плиты, дм), цифра 3 (условное обозначение армирования). Фундаментные подушки ФЛ изготавливаются из тяжёлого бетона М 150; армирование в виде стальных сетчатых каркасов.

В настоящее время при строительстве многоэтажных зданий внедряются новые разработки фундаментных подушек: предварительно напряженные блоки, армированные струнобетонными стержнями; ребристые или решётчатые блоки с армированием сварными сетками и т.д..

Наименование изделия	L, мм	В, мм	Н, мм	Масса, кг	Цена, руб
ФЛ-6-12-4	1200	600	300	450	*
ФЛ-6-24-4	2400	600	300	930	*
ФЛ-8-12-3	1200	800	300	690	*
ФЛ-8-24-3	2400	800	300	1400	*
ФЛ-10-8-3	800	1000	300	500	*
ФЛ-10-12-2	1200	1000	300	750	*
ФЛ-10-24-2	2400	1000	300	1520	*
ФЛ-10-30-3	3000	1000	300	1660	*
ФЛ-12-8-2	800	1200	300	570	*
ФЛ-12-12-2	1200	1200	300	870	*
ФЛ-12-24-2	2400	1200	300	1760	*
ФЛ-12-30-4	3000	1200	300	1970	*
ФП-14-8-3	800	1400	300	685	*
ФЛ-14-12-3	1200	1400	300	1040	*
ФЛ-14-24-2	2400	1400	300	2110	*
ФЛ-14-30-4	3000	1400	300	2300	*
ФЛ-16-8-2	800	1600	300	800	*
ФЛ-16-12-3	1200	1600	300	1215	*
ФЛ-16-24-3	2400	1600	300	2470	*
ФЛ-20-8-2	800	2000	500	1250	*
ФЛ-20-12-2	1200	2000	500	1950	*
ФЛ-20-24-2	2400	2000	500	4050	*
ФЛ-24-8-2	800	2400	500	1450	*
ФЛ-24-12-2	1200	2400	500	2300	*
ФЛ-28-8-2	800	2800	500	1800	*
ФЛ-28-12-2	1200	2800	500	2820	*
ФЛ-32-8-2	800	3200	500	2050	*
ФЛ-32-12-2	1200	3200	500	3230	*

Опорные подушки

Опорные подушки (ОП или ОПТ) предназначаются для базового фундамента в различных конструкциях. Кроме того, для возведения фундамента используются фундаментные блоки (фбс), пустотные и ребристые плиты перекрытия, кольца колодцев.

Опорные подушки – это железобетонные изделия, имеющие прямоугольную или квадратную форму, производятся из тяжелого бетона (М-200); армирование стальными сетками из арматуры класса А-III. Монтажные петли из стали класса А-1. Опорные подушки широко применяются во всех строительных отраслях.

Предназначение опорных подушек – это равномерное распределение нагрузок от установленных ж/б изделий: лестничных маршей, прогонов и т.п.. Отпускная прочность бетона в опорных подушках должна быть не менее 70% от заложенной проектной прочности марки. В зимний сезон и в тех случаях, когда в условиях стройки невозможно повышение прочности изделий, их поставка выполняется при 100% прочности.

Благодаря опорным подушкам, нагрузка на кладку от прогонов с равномерным распределением передается на базовый фундамент. Подбор устанавливаемых ж/б подушек производится в зависимости от расчетной нагрузки и ширины стены. Присутствие металлической вставки увеличивает длительность срока эксплуатации, не допускает разрушения опорной подушки под действием нагрузки от перекрытия.

Опорные подушки характеризуются высокой морозостойкостью, незначительной влагонепроницаемостью, сопротивляемостью к коррозии. Изготавливаются согласно нормативной документации.

Опорные железобетонные подушки используются для формирования базовых фундаментов в различных отраслях строительства: сооружение зданий, монтаже коммуникаций, постройке теплотрасс и дорог.

Наименование изделия	L, мм	B, мм	H, мм	Масса, кг	Цена, руб
ОП-1	200	200	70	10	*
ОП-2	300	200	90	12	*
ОП-3	400	400	90	36	*
ОП-4	500	500	140	96	*
ОП-5	550	650	140	120	*
ОП-6	650	750	140	170	*
ОП-7	750	850	140	225	*
ОП-8	850	1050	290	650	*
ОП-9	1150	1350	290	1125	*
ОПТ-1	200	200	90	9	*
ОПТ-2	300	300	100	22	*
ОПТ-3	400	400	100	38	*
ОПТ-4	500	500	140	84	*
ОПТ-5	650	650	140	142	*
ОПТ-6	750	750	140	189	*
ОПТ-8	750	750	140	272	*
ОПТ-10	1200	1200	150	540	*
