Швеллер - это продукт сортового металлопроката, который можно встретить повсеместно. Швеллер незаменим как в строительстве, так и во многих других отраслях промышленности, таких как машиностроение, производство оборудования, благодаря надежности, огнеупорности и легкости использования. Без швеллера не обойтись при строительстве перекрытий больших пролетов и многоэтажных каркасных сооружений. Зачастую он используется для в качестве арматуры для стен, кровли, а так же для усиления бетона. Швеллер прекрасно выдерживает нагрузки как осевые, так и несущие.
Четверть в общем объеме потребления российского металлопроката приходится на швеллер.
Швеллер – это стальная балка, в поперечном сечении образующая букву «П». У швеллера различают стенки и полку. На поперечном срезе стенкой называют «перемычку», а полками – ножки буквы «П». Важнейшими характеристиками полок и стенки являются типоразмеры. Так под высотой швеллера понимают высоту его полок.
Требования, предъявляемые к швеллеру, напрямую зависят от области его применения. А от требований – технология его производства. Основными методами производства являются горячий прокат и изгиб. Исходя из этого и выделяют основные виды швеллера: горячекатаный и гнутый.
- горячекатаный - производится путем горячего проката металла. - горячекатаный швеллер специального назначения изготавливается согласно ГОСТ 19425-74 4 и специально разработан по отраслевым запросам. Чаще всего такой швеллер востребован в вагоностроении, так как обладает необходимыми измененными геометрическими характеристиками. Например, стальной горячекатаный швеллер с отогнутой полкой для вагонеток (производится по ГОСТ 21026-75 5), отогнутая вверх полка которого имеет отклонение от ширины полки 6 – 10%. Достоинство такого швеллера в том, что изготавливаясь из легированной стали, он не имеет ограничений по свариванию. По точности прокатки такой швеллер различают: А – высокоточный, В – обычной точности. Горячекатанные швеллеры бывают:
- с уклоном граней - изготавливается швеллер горячекатаный с уклоном граней согласно ГОСТ 8240-97 1 и имеет уклон противоположных полок от 4% до 10%. Маркируется такой швеллер буквой "У" и цифрой перед ней, определяющей расстояние между полками в сантиметрах.
- с параллельными гранями - отличается такой швеллер от горячекатаного с уклоном граней полок тем, что имеет параллельные грани. Изготавливается так же по ГОСТ 8240-97 1. Маркируется такой швеллер буквой по типу ("П" – с параллельными гранями, "Э" – экономичный, "Л" – лёгкий) и цифрой, определяющей расстояние между полками в сантиметрах.
- специального назначения
- гнутый:

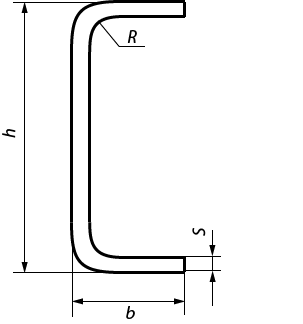

- равнополочный - стальной гнутый равнополочный швеллер производят на профилегибочных станках методом горячего или холодного проката рулонной стали различного качества. По точности прокатки такой швеллер различают: А – высокоточный, Б – повышенной точности и В – обычной точности. Изготавливается согласно ГОСТ 8278-832 из стали марок 09Г2С, СТ3, 3ПС/3СП, АД31.

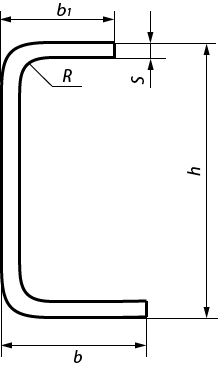

- неравнополочный - стальной гнутый неравнополочный швеллер отличается прочностью, лёгкостью и экономичностью. Изготавливают такой швеллер на профилегибочных станках методом холодной гибки из горячекатаной рулонной углеродистой стали обыкновенного качества, а так же конструкционной и низколегированной стали по ГОСТ 8281-803. По точности прокатки делятся на: А – высокой, Б – повышенной и В – обычной точности.
В связи с широтой ассортимента швеллера на него было разработано несколько гостов и технических регламентов. Соответствие швеллера этим гостам, является залогом качества Вашей продукции.
Швеллер, ГОСТы, ссылки
1. ГОСТ 8340-97 — швеллеры стальные горячекатаные
2. ГОСТ 8278-83 — швеллеры стальные гнутые равнополочные
3. ГОСТ 8281-80 — швеллеры стальные гнутые неравнополочные
4. ГОСТ 19425-74 — балки двутавровые и швеллеры стальные специальные
Размеры и масса швеллеров с уклоном внутренних граней полок серия У по ДСТУ 3436-96 (ГОСТ 8240-97)
Номер швеллера серии П | Размеры, мм | Масса 1 м, кг | Кол-во метров в тонне, м | |||||
h | b | S | t | R | r | |||
швеллер 5У |
50 |
32 |
4 |
7 |
6 |
3 |
4,842 |
206,5 |
швеллер 6,5У |
65 |
36 |
4 |
7,2 |
6 |
3 |
5,899 |
169,5 |
швеллер 8У |
80 |
40 |
5 |
7,4 |
6,5 |
3 |
7,049 |
141,9 |
швеллер 10У |
100 |
46 |
5 |
7,6 |
7 |
3 |
8,594 |
116,4 |
швеллер 12У |
120 |
52 |
5 |
7,8 |
7,5 |
3 |
10,43 |
95,87 |
швеллер 14У |
140 |
58 |
5 |
8,1 |
8 |
3 |
12,29 |
81,38 |
швеллер 16У |
160 |
64 |
5 |
8,4 |
8,5 |
4 |
14,23 |
70,3 |
швеллер 15аУ |
160 |
68 |
5 |
9 |
8,5 |
4 |
15,35 |
65,16 |
швеллер 18У |
180 |
70 |
5 |
8,7 |
9 |
4 |
16,26 |
61,5 |
швеллер 18аУ |
180 |
74 |
5 |
9,3 |
9 |
4 |
17,45 |
57,29 |
швеллер 20У |
200 |
76 |
5 |
9 |
9,5 |
4 |
18,37 |
54,43 |
швеллер 22У |
220 |
82 |
5 |
9,5 |
10 |
4 |
20,98 |
47,66 |
швеллер 24У |
240 |
90 |
6 |
10 |
10,5 |
4 |
24,06 |
41,56 |
швеллер 27У |
270 |
95 |
6 |
11 |
11 |
5 |
27,66 |
36,15 |
швеллер 30У |
300 |
100 |
7 |
11 |
12 |
5 |
31,78 |
31,47 |
швеллер 33У |
330 |
105 |
7 |
12 |
13 |
5 |
36,53 |
27,37 |
швеллер 36У |
360 |
110 |
8 |
13 |
14 |
6 |
41,91 |
23,86 |
швеллер 40У |
400 |
115 |
8 |
14 |
15 |
6 |
48,32 |
20,7 |
Условные обозначения:
- высота швеллера;
- ширина полки швеллера;
- толщина стенки;
- радиус внутреннего закругления;
- толщина полки;
- радиус закругления полок.
Размеры и масса швеллеров с параллельными гранями полок серия П по ДСТУ 3436-96 (ГОСТ 8240-97)
Номер швеллера серии П | Размеры, мм | Масса 1 м, кг | Кол-во метров в тонне, м | |||||
h | b | S | t | R (не более) | r | |||
швеллер 5П |
50 |
32 |
4,4 |
7 |
6 |
3,5 |
4,84 |
206,6 |
швеллер 6,5П |
65 |
36 |
4,4 |
7,2 |
6 |
3,5 |
5,897 |
169,6 |
швеллер 8П |
80 |
40 |
4,5 |
7,4 |
6,5 |
3,5 |
7,051 |
141,8 |
швеллер 10П |
100 |
46 |
4,5 |
7,6 |
7 |
4 |
8,595 |
116,3 |
швеллер 12П |
120 |
52 |
4,8 |
7,8 |
7,5 |
4,5 |
10,42 |
95,94 |
швеллер 14П |
140 |
58 |
4,9 |
8,1 |
8 |
4,5 |
12,29 |
81,4 |
швеллер 16П |
160 |
64 |
5 |
8,4 |
8,5 |
5 |
14,22 |
70,32 |
швеллер 16аП |
160 |
68 |
5 |
9 |
8,5 |
5 |
15,34 |
65,18 |
швеллер 18П |
180 |
70 |
5,1 |
8,7 |
9 |
5 |
16,26 |
61,5 |
швеллер 18аП |
180 |
74 |
5,1 |
9,3 |
9 |
5 |
17,46 |
57,29 |
швеллер 20П |
200 |
76 |
5,2 |
9 |
9,5 |
5,5 |
18,37 |
54,44 |
швеллер 22П |
220 |
82 |
5,4 |
9,5 |
10 |
6 |
20,97 |
47,7 |
швеллер 24П |
240 |
90 |
5,6 |
10 |
10,5 |
6 |
24,05 |
41,58 |
швеллер 27П |
270 |
95 |
6 |
10,5 |
11 |
6,5 |
27,65 |
36,16 |
швеллер 30П |
300 |
100 |
6,5 |
11 |
12 |
7 |
31,78 |
31,47 |
швеллер 33П |
300 |
105 |
7 |
11,7 |
13 |
7,5 |
34,87 |
28,68 |
швеллер 36П |
360 |
110 |
7,5 |
12,6 |
14 |
8,5 |
41,89 |
23,87 |
швеллер 40П |
400 |
115 |
8 |
13,5 |
15 |
9 |
48,28 |
20,71 |
