Балки

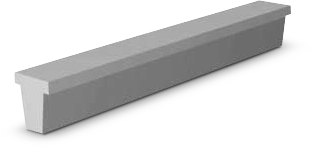

Фундаментные балки – это изделия жби, которые применяются при строительстве фундаментов для наружных и внутренних стен зданий. Функция фундаментных балок в том, что они являются несущим элементом и разделяют стены из пористых материалов и части фундамента, контактирующего с грунтом.

В производстве фундаментных балок используются тяжелые бетоны марок М200, М400 и стальная арматура классов А3 или А4.

Виды балок

Выпускается два вида стандартных балок, длина которых зависит от шага колонн (6м и 12м). Для шага 6м длина балки равна 495см, для шага 12 м – длина 1070см. Стандартная высота балок 40-60см. Выбор толщины балок для фундамента зависит от этажности здания и материала стен. Для кирпичной кладки толщина используемых балок может быть 25, 38, 51см, для панельных стен – 20, 24, 30, 40см, для блочных стен – 38 или же 51 см.

К выбору фундаментных балок относятся очень ответственно, так как от этого зависит прочность и долгий срок эксплуатации зданий и других сооружений.

При проектировании многоэтажных зданий с тяжелыми стенами, особенно если будет оборудован цокольный этаж, указывается, что будут сооружаться фундаменты ленточного типа. Такие фундаменты возводятся таким образом: на подушки ФЛ укладываются балки фундаментные ФБ.

В маркировке блоков, например, ФБ 6-10 указывается «ФБ» – фундаментный блок, цифра «6» – это шаг пролёта, равный 6м, цифра «10» – это порядковый номер, указывающий несущую способность.

Промышленность выпускает ряд модификации железобетонных изделий под названием «балки фундаментные».

Наименование изделия	L, мм	В, мм	Н, мм	Масса, кг	Цена, руб
ФБ 6-18 (6-11)	6000	400	450	1800	*
ФБ 6-19 (6-12)	5050	400	450	1510	*
ФБ 6-20 (6-13)	4750	400	450	1420	*
ФБ 6-21 (6-14)	4450	400	450	1330	*
ФБ 6-22 (6-15)	4300	400	450	1280	*
ФБ 6-28	5950	520	450	2220	*
ФБ 6-29	5050	520	450	1680	*
ФБ 6-35	5950	520	450	2220	*

КОЛЛЕКТОРНЫЕ БАЛКИ

Балки коллекторные (КБ) используются при строительстве подземных коммуникационных систем, а в частности для сооружения коллекторов, вместе с другими жби изделиями: стеновыми блоками и перекрытиями. Для осуществления монтажа в конструкции коллекторных балок имеются закладные детали и монтажные петли.

На заводах ЖБИ коллекторные балки изготавливаются из тяжелого бетона (марки М300), армирование из каркаса, выполненного из предварительно напряженной арматуры. Основными характеристиками коллекторных балок являются: высокая прочность, устойчивость к агрессивной среде, водонепроницаемость класса W-4, морозостойкость F 75, коррозионная стойкость. Также балки (КБ) должны быть сейсмоустойчивыми, выдерживать значительные изменения температур и другие вредные воздействия окружающей среды.

Основное предназначение коллекторных балок (КБ) – это изделия для постройки коллекторов и камер. Унифицированная форма этих жби изделий позволяет применять их и в других подземных сооружениях. Промышленностью выпускается ряд коллекторных балок, представленный пятью типоразмерами: КБ-21, КБ-25, КБ-30, КБ-36, КБ-42, отличающиеся по весу, габаритным размерам и техническим характеристикам.

Коллекторные балки изготавливаются в соответствии с ГОСТ 28737-90.

По форме балки (КБ) представляют собой длинный прямоугольный параллелепипед, имеющий специальные уступы в нижней части изделия для удобства при монтаже. Такая конструктивная форма позволяет обеспечить максимально плотную подгонку всех жби элементов, из которых сооружается коллектор. Все геометрические размеры коллекторных балок определяются нормативными документами.

Наименование изделия	L, мм	B, мм	H, мм	Масса, кг	Цена, руб
КБ-21	2500	250	400	630	*
КБ-25	2900	250	400	730	*
КБ-30	3400	250	400	850	*
КБ-36	4000	450	700	2500	*
КБ-42	4600	450	700	2870	*

БАЛКИ ДОБОРНЫЕ

Железобетонные доборные балки – это важный конструкционный элемент, используемый при строительстве фундаментов, подземных коммуникации и т.д.. Универсальность этих балок позволяет использовать их в разных строительных отраслях.

Основными характеристиками балок доборных считаются: долговечность, высокая сопротивляемость значительным механическим нагрузкам, морозостойкость, влагонепроницаемость и т.д.

Балки доборные производятся из бетона М150 (не ниже) по ТУ-5858-010-05108908-03. Морозоустойчивость – на уровне 100 циклов замерзания-оттаяния.

Заводы ЖБИ выпускают большой ряд изделий – «балка доборная» (ДБ). Наиболее востребованы балки ДБ-21, ДБ-24, ДБ-29, ДБ-34, ДБ -39, ДБ-44, ДБ-49 ДБ-54. Число в обозначении марки равно длине изделия.

Наименование изделия	L, мм	B, мм	H, мм	Масса, кг	Цена, руб
ДБ-21	2100	270	220	315	*
ДБ-24	2400	270	220	350	*
ДБ-29	2900	270	220	440	*
ДБ-34	3400	270	220	510	*
ДБ-39	3900	270	220	1950	*
ДБ-44	4400	270	220	2200	*
ДБ-49	4900	270	220	2940	*
ДБ-54	5400	270	220	3240	*

БАЛКИ КАМЕР

При строительстве подземных коммуникации тепловых, канализационных и других систем, при возведении сооружении применяются жби изделия – балки камер (Б).

Балки камер производятся из армированного тяжелого бетона; характеризуются значительной устойчивостью к агрессивной среде, перепадам температур, сырости, вибрациям, сейсмоустойчивостью. Широкое применение получили балки Б-1 (116х30х20, см), балки Б-5 (265х60х30, см), балки Б-7 (338х60х35, см).

Производители жби предлагают несколько вариантов балок: ненапряженные, напряженные; имеющие одну опорную площадку и две площадки. Выбор балок зависит от конфигурации трубопровода и предполагаемой нагрузки.

Балки камер, балки стропильные, балки коллекторные выпускаются в соответствии с ГОСТ 20372-90.

Маркировка балок оговаривается по ГОСТ 23009-78.

Наименование изделия	L, мм	В, мм	Н, мм	Масса, кг	Цена, руб
Б-1	1160	300	150	125	*
Б-2	1480	300	200	225	*
Б-3	1840	300	250	350	*
Б-4	2160	300	300	475	*
Б-5	2650	300	300	600	*
Б-6	2780	600	300	1250	*
Б-7	3380	600	350	1775	*
Б-8	4250	600	450	2875	*
