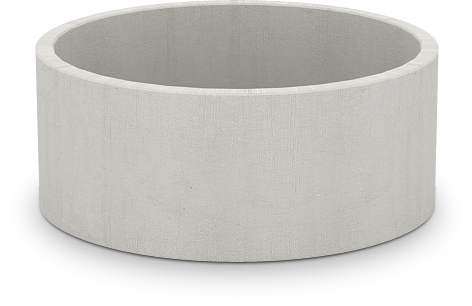

Кольца

Возведение здание подразумевает тщательную разработку множества коммуникаций, в числе которых водопроводных систем и газоснабжения. Трудно представить строительство этих коммуникаций без использования колодезных колец. Выпускаемые кольца имеют стандартную высоту и отличаются диаметром.

Кольца КС-10 имеют диаметр 1 метр, КС-15 соответственно 1.5 метра, а КС-20 – 2 метра. Также выпускаются специальные доборные кольца, диаметром 0.7 метра и высотой 0.5 метра.

Выше были описаны стандартные габариты выпускаемых колодезных колец. Различные производители также выпускают и кольца других размеров и отличную от стандартной конструкции торцевых колец.

Также выпускаются так называемые кольца с замком, которые имеют высокую плотность соединений и не доступны к проникновению влаг в системы коммуникаций.

Большую востребованность и признание получили бетонные колодезные кольца среди жителей России, являющихся владельцами дачных участков. Именно бетонные кольца используются для создания шахт у колодцев.

Они изготавливаются из железобетона. Именно он обеспечивает высокое качество и прочность конструкции, а также длительный период эксплуатации. Колодцы , изготовленные из колец обходятся намного дешевле, нежели те, которые изготавливаются из других материалов, к примеру кирпича или камня. С экономической точки зрения это наиболее выгодный вариант.

Армирование позволяет существенно увеличить прочность конструкции. Но несмотря на то, что сооружение колодца кажется не таким уж и сложным делом, тем не менее, опускать их в шахту не так уж и просто. Кольца обладают не таким уж и малым весом и для их погружения в шахту понадобиться как минимум 4-5 мужчин. Наиболее оптимальным вариантом видится обращение к специализированным компаниям.

Колодезные кольца из железобетона изготавливаются в соблюдением ГОСТа 8020-90

Они используются для возведения разнообразных колодцев, в том числе смотровых, газопроводных, канализационных. В зависимости от сооружаемой конструкции, выбирают наиболее подходящий тип колец.

Как правило, железобетонные кольца обозначаются буквами - КЦП, КЦД, КС, КЦ. После буквенного обозначения пишутся цифры, которые обозначают диаметр.

Масса колец в зависимости от их диаметра и высоты может быть различной – от 43 до 1470 килограмм.

При возведении шахт и колодцев необходимо наличие специальных днищ, а также плит перекрытия равные по диаметру – размерам колец. Они также имеют специальные обозначения: днища колодцев - ПН и ПД, для маркировки бетонных плит перекрытия - ПП и ПК.

При изготовлении железобетонных колодцев используется высококачественный бетон марок М200-500 с соблюдением всех технических регламентов предусмотренных стандартом ГОСТ 8020-90.

Технологический процесс изготовления бетонных колодезных колец достаточно прост.

Изначально форму под кольцо устанавливают на ровную поверхность или на специальный металлический поддон. Затем в форму устанавливается специальное армирование, после чего в нее заливается бетон. Специальная вибрирующая основание позволяет избежать появления пустот в конструкции.

Маркировка колодезных колец следующая:

• КО – кольцо опорное
• КВГ- специальные кольца предусмотренные для сооружения рабочих камер в газопроводных системах
• КС – специальные стеновые кольца, которое используется в горловинах с узким диаметром
• КФК – кольца применяемые для возведения рабочих камер для канализации
• КЛК – кольца ливневой канализации.

Наименование изделия	Dвн, мм	Н, мм	t, мм	Масса, кг	Цена, руб
КО-6	570	100	80	60	*
УГ-39	620	130	80	70	*
КС-7-1 (КО-1)	700	100	80	46	*
КС-7-1.5	700	150	80	68	*
КС-7-3	700	300	80	130	*
КС-7-3.5	700	350	80	140	*
КС-7-5	700	500	80	230	*
КС-7-6	700	600	80	275	*
КС-7-9	700	900	80	400	*
КС-7-10	700	1000	80	457	*
КС-10-3	1000	300	80	200	*
КС-10-6	1000	600	80	400	*
КС-10-9	1000	900	80	600	*
КС-12-10	1200	1000	80	1050	*
КС-15-6	1500	600	80	670	*
КС-15-9	1500	900	90	1000	*
КС-20-6	2000	600	100	1000	*
КС-20-9	2000	900	100	1500	*

Кольца колодезные с днищем

Железобетон применяется для изготовления различных конструкций, которые в дальнейшем применяются для сооружения колодцев, используемых в качестве коммуникаций. Создание любого типа колодцев подразумевает использование железобетонных колец. Горловина и основная часть колодца изготавливается именно из них. Для днища таких колодцев применяются КЦД – колодезные кольца с днищем.

Процесс изготовления таких колец отличается от технологии производства обычных колец и более сложен. Для таких колец применяется специальная форма, созданная из дерева. Толщина получаемой в результате конструкции будет напрямую зависеть от диаметров, как наружного деревянного кольца, так и внутреннего. Эти деревянные цилиндры состоят из нескольких наборных колец, которые позволяют извлекать готовое изделия и не повреждать форму. Для избегания прилипания раствора к форме, ее тщательно смазывают маслом.

Следующий этап заключается в размещении формы на ровной плоскости. После этого наружный и внутренний цилиндры устанавливают друг в друга в необходимое положение и расклинивают. В дальнейшем при заливке, эти клинья постепенно удаляются. Далее в форму вставляют специально изготовленный каркас из арматуры. Одним из заключающих процесс создания колец является этап вибрации. Он позволяет раствору ложиться максимально плотно. При этом заполняются все пустоты и в форму доливается необходимое количество раствора.

Несмотря на казалось бы, простой процесс изготовления железобетонных колодезных колец, он не обходится без использования современных технологий. В производство внедрены лазерные резчики и высокотехнологичные вибраторы. Эти нововведения позволяют существенно увеличить срок службы, а также технические и эксплуатационные характеристики конструкции. При этом себестоимость такой продукции заметно снижается.

Именно благодаря всем вышеперечисленным достоинствам технологичного процесса, получаемые кольца с днищем имеют предельную прочность. Без них невозможно сооружение тупиковых помещений в системах водоснабжения и подвалах, а также в различных шахтах и тоннелях.

Наименование изделия	Dвн, мм	Н, мм	t, мм	Масса, кг	Цена, руб
КЦД 8-15 м	800	1500	96	1000	*
КЦД-10-9	1000	900	116	935	*
КЦД 10-18 м	1000	1800	116	1600	*
КЦД-15-9	1500	900	168	1850	*
КЦД-20-9	2000	900	220	2500	*

Кольца колодезные с «четвертью»

Кольца из железобетона бывают различных предназначений. Еще с 19 века этот тип конструкций широко применялся для строительства канализаций. До этого все коммуникации сооружались из кирпича. Стоимость такого способа была существенно выше, а сам процесс строительства занимал длительное время.

Ранее при строительстве, торцевые стенки колец были ровными и на них не было каких-либо узлов для соединения колец между собой. Это порождало множество различных проблем, связанных с тем, что грунт имеет свойство поперечно смещаться и двигает кольца. Целостность конструкции при этом нарушалась и требовала частого ремонта. При этом щели между колодцами заделывали с применением цементного раствора, который не гарантировал долговечность и не спасал от дальнейших протечек.

Не так давно, для решения данной проблемы были разработаны специальные, так называемые «кольца колодезные с четвертью». Каждая кольцо имеет выступ внешний и внутренний, который позволяет эффективно стыковаться и не дает кольцам смещаться.

Колодезные кольца с четвертью имеют схожие характеристики, но все же отличаются по способу производства и размерам отличаются.

Данные кольца обозначаются буквами КС. Далее следуют цифровые обозначения, характеризующие такие параметры, как диаметр и высота. Завершают обозначения буква «ч», обозначающая «четверть».

К примеру, обозначение КС-8-5ч характеризует – диаметр равный 0.8 метра, высотой – 0.5 м. Всего промышленностью выпускается более 20 разновидностей таких колец, имеющих различные размеры.

Наименование изделия	Dвн, мм	Н, мм	t, мм	Масса, кг	Цена, руб
КС-8-2,5ч	800	250	80	138	*
КС-8-5ч	800	500	80	275	*
КС-8-10ч	800	1000	80	550	*
КС-8-12ч	800	1200	80	585	*
КС-10-2,5ч	1000	250	80	132	*
КС-10-5ч	1000	500	80	330	*
КС-10-9ч	1000	900	80	610	*
КС-10-10ч	1000	1000	80	660	*
КС-10-12ч	1000	1200	80	1070	*
КС-10-18ч	1000	1750	80	1190	*
КС-15-2,5ч	1500	250	120	320	*
КС-15-5ч	1500	500	120	640	*
КС-15-9ч	1500	900	90	1000	*
КС-15-10ч	1500	1000	120	1230	*
КС-15-12ч	1500	1200	120	1300	*
КС-20-5ч	2000	500	160	1200	*
КС-20-10ч	2000	1000	160	2500	*

Горловина колодца «с четвертью»

Данный тип колец производится с применением высококачественного бетона и прочной стальной арматуры. Данная конструкция предназначена для установки на бетонные кольца колодцев с четвертью в самом верху. Именно на такие кольца устанавливаются чугунные люки.

Благодаря тому, что данная конструкция существенно выпирает над уровнем земли, исключается возможность проникновения в шахту колодца воды.

Наименование изделия	D1, мм	D2, мм	Н, мм	Масса, кг	Цена, руб.
ВК-7.5-10	1000	600	750	570	*
ВК-08-06	800	600	600	300	*

Кольца доборные

Строительство практически любых зданий, как для гражданского населения, так и для промышленных нужд подразумевает использование только качественных материалов. Для любого уважающего себя подрядчика необходимо быть уверенным в том, что любая мелочь будет тщательно продумана. Это объясняется тем, что как может показаться на первый взгляд «мелочь» в дальнейшей эксплуатации может вызвать серьезные проблемы.Поэтому не следует недооценивать важность специальных доборных колец из железобетона. Они обозначаются как ОПКС или КО.

Данный тип колец используется, как правило, для обеспечения максимальной прочности канализационных систем в тех случаях, когда кольца стандартных размеров не могут быть установлены.

Для дальнейшего обслуживания канализационных систем и коммуникаций требуется обеспечивать удобный доступ ко всем ее частям. Эту задачу и выполняют железобетонные кольца. Они не выполняют особо важных задач как кажется на первый взгляд, но между тем это не так.

Те компании, которые при строительстве пытаются сэкономить и применяют вместо предписанных конструкций, кольца с меньшими размерами и толщиной стенок, подвергают риску системы водоснабжения и других коммуникации. Поэтому применение именно тех материалов, которые должны использоваться по стандартам является залогом безопасности обслуживающего персонала и отлаженной работы всех систем долгие годы.

Железобетонные кольца для колодцев должны изготавливаться в соответствии со следующими нормами: марка бетона должна быть не ниже М200-500. Для армирования должна быть использована арматура, диаметром не меньше 6 мм и не более 10 мм. Маркировка доборных колец соответствует их диаметру, например 100см, 150см, 200см. Другим немаловажным параметром является толщина стенок, которая может быть от 90 до 120 мм.

Основным критерием прочности является тип применяемой для производства бетонных колец арматуры. Она устанавливается как горизонтально, так и вертикально. Выбор конкретного типа зависит от назначения колец. Доборные кольца применяются в тех случаях, когда кольца стандартных размеров не подходят по своим размерам.

Во многих случаях доброные кольца создаются по индивидуальным требованиям, чтобы максимально близко соответствовать требованиям конкретной конструкции.

Чаще всего доборные кольца производятся по индивидуальному заказу, чтобы соответствовать какой-то определенной конструкции с нестандартными размерами. Для их перемещения применяются грузовой транспорт. Масса одного кольца диаметром 100 см может достигать 400 килограмм.

Наименование изделия	Dвн, мм	Н, мм	t, мм	Масса, кг	Цена, руб.
доборное КО-6	580	70	130	50	*
доборное К 7-1,0/1,5	700	6,7	70	68	*
доборное К 7-3	700	300	70	130	*
доборное К 7-5/6	700	500/600	70	260	*
ОПКС-4	700	40	100	10	*
