Перемычки

Перемычки брусковые (ПБ)

Перемычки железобетонные – это наиболее простые, но важные и необходимые жби изделия, используемые при строительстве зданий.

Перемычки брусковые используются для укрепления оконных и дверных проёмов.

ПБ перемычки изготавливаются из тяжелых бетонов, с необходимой плотностью в изделии от 2,2 до 2,5 тонн на 1 м3. Используется стальная арматура для армирования. Такой состав перемычек позволяет им выдерживать довольно значительные несущие нагрузки.

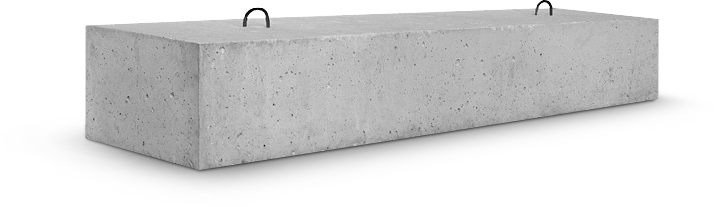

По форме перемычки ПБ – это длинные жби бруски, имеющие квадратное сечение со стороной до 25 см. Выпускаются с ненапряженной и напряженной продольно расположенной стальной арматурой. При строительстве зданий наиболее востребованы перемычки ПБ с напряженной арматурой. Для удобства перемещения и монтажа на перемычках имеются петли или же специальные отверстия.

Одной из важнейших характеристик для перемычек ПБ является высокая морозоустойчивость. В зависимости от сопротивляемости минусовым температурам перемычки брусковые подразделяются на классы. В маркировке указывается к какому типу относятся конкретные перемычки и их габаритные размеры.

В различные регионах подбор перемычек брусковых производится с учетом класса морозоустойчивости. Если наблюдается повышенная сейсмичность, то для таких условий изготавливаются перемычки брусковые с усиленными нормами прочности.

Так как перемычки железобетонные - элементы, от которых зависит надежность зданий, то при их производстве предусмотрен жесткий контроль. В летний период перемычки железобетонные поставляются заказчику с отпускной прочностью бетона 70%. В зимний период этот показатель доводится 90%, и лишь затем осуществляются поставки.

Если перемычки брусковые складируются на хранение, то соблюдают несколько требований: каждый ряд отделяется от последующего прокладками толщиной 25см; необходимо точно устанавливать перемычку одну над другой; высота штабеля не более 2-х метров. Соблюдение этих требований не допускает деформации изделий, появления трещин и других нежелательных дефектов.

Наименование изделия	L, мм	В, мм	Н, мм	Масса, кг	Цена, руб
1ПБ-10-1п	1000	120	65	20	*
1ПБ-13-1п	1290	120	65	25	*
1ПБ-16-1п	1550	120	65	30	*
2ПБ-10-1п	1000	120	140	42	*
2ПБ-13-1п	1290	120	140	54	*
2ПБ-16-2п	1550	120	140	65	*
2ПБ-17-2п	1680	120	140	71	*
2ПБ-19-Зп	1940	120	140	81	*
2ПБ-22-Зп	2200	120	140	92	*
2ПБ-25-Зп	2460	120	140	103	*
2ПБ-26-4п	2590	120	140	109	*
2ПБ-27-4п	2700	120	140	110	*
2ПБ-29-4п	2850	120	140	120	*
2ПБ-30-4п	2980	120	140	125	*
ЗПБ-13-37п	1290	120	220	85	*
ЗПБ-16-37п	1550	120	220	102	*
3ПБ-17-37п	1650	120	220	111	*
ЗПБ-18-8п	1800	120	220	119	*
ЗПБ-18-37п	1800	120	220	119	*
ЗПБ-21-8п	2070	120	220	136	*
ЗПБ-25-8п	2460	120	220	162	*
ЗПБ-27-8п	2700	120	220	175	*
ЗПБ-30-8п	2980	420	220	200	*
ЗПБ-34-4п	3370	120	220	230	*
ЗПБ-36-4п	3600	120	220	240	*
ЗПБ-39-8п	3900	120	220	265	*
4ПБ-44-8п	4400	120	290	385	*
4ПБ-48-8п	4800	120	290	418	*
4ПБ-60-8п	6000	120	290	520	*
5ПБ-18-27п	1800	250	220	246	*
5ПБ-18-37п	1800	250	220	246	*
5ПБ-21-27п	2070	250	220	285	*
5ПБ-21-37п	2070	250	220	285	*
5ПБ-25-27п	2460	250	220	338	*
5ПБ-25-37п	2460	250	220	338	*
5ПБ-27-27п	2700	250	220	370	*
5ПБ-27-37п	2700	250	220	370	*
5ПБ-30-27п	2980	250	220	410	*
5ПБ-30-37п	2980	250	220	410	*
5ПБ-32-37п	3200	250	220	438	*
5ПБ-34-20п	3370	250	220	465	*
5ПБ-36-20п	3630	250	220	500	*
6ПБ 35-37	3500	250	290	634	*
8ПБ-10-1п	1000	120	90	28	*
8ПБ-13-1п	1290	120	90	35	*
8ПБ 16-1п	1550	120	90	42	*
8ПБ 17-2п	1680	120	90	45	*
8ПБ 19-3п	1940	120	90	52	*
9ПБ 10-37п	1000	120	190	60	*
9ПБ 13-37п	1290	120	190	74	*
9ПБ 16-37п	1550	120	190	88	*
9ПБ 18-8п	1800	120	190	103	*
9ПБ 18-37п	1800	120	190	103	*
9ПБ 19-8п	1940	120	190	110	*
9ПБ 19-37п	1940	120	190	110	*
9ПБ 21-8п	2070	120	190	118	*
9ПБ 22-3п	2200	120	190	125	*
9ПБ 23-3п	2300	120	190	130	*
9ПБ 25-3п	2460	120	190	140	*
9ПБ 25-8п	2460	120	190	140	*
9ПБ 26-4п	2590	120	190	148	*
9ПБ 27-8п	2700	120	190	155	*
9ПБ 29-4п	2850	120	190	162	*
9ПБ 30-4п	2980	120	190	170	*
10ПБ-18-27п	1800	250	190	215	*
10ПБ-18-37п	1800	250	190	215	*
10ПБ 19-27п	1940	250	190	210	*
10ПБ 21-27п	2070	250	190	246	*
10ПБ 25-27п	2460	250	190	292	*
10ПБ 25-37	2460	250	190	292	*
10ПБ 27-27п	2700	250	190	323	*
10ПБ 27-37п	2700	250	190	323	*

Перемычки плоские (ПП)

Перемычки плоские используются в строительстве в качестве перекрытий проемов в зданиях с кирпичными, шлакоблочными, каменными стенами. Перемычки позволяют производить кладку над проёмами для дверей и окон.

Плоские перемычки (ПП) выпускаются двух типов: простые и усиленные, в соответствии с ГОСТ 948-84, каждая партия имеет паспорт качества.

Плоские перемычки производятся из бетона М 250 и арматурной стали. Для повышения срока эксплуатации усиливаются особыми вставками, а также применяются закладные элементы для улучшения таких свойств, как прочность, влагостойкость, устойчивость к пониженным температурам. Металл для армирования проходит специальную антикоррозионную обработку.

Плоские жби перемычки используются при постройке зданий из блоков и стройматериалов блочного типа. Перемычки позволяют равномерно перераспределять несущую нагрузку над проемами на прилегающие к проёму стены.

Плоские перемычки ПП дают возможность возводить здания из кирпича и других материалов, укреплять проемы и упрочнять конструкцию всего объекта, обеспечивать построенным зданиям долговечность.

Наименование изделия	L, мм	В, мм	Н, мм	Масса, кг	Цена, руб
1ПП-12-3	1160	380	70	72	*
2ПП-14-4	1380	380	140	183	*
2ПП-17-5	1680	380	140	223	*
2ПП-18-5	1810	380	140	240	*
2ПП-21-6	2070	380	140	275	*
2ПП-23-7	2330	380	140	309	*
2ПП-25-8	2460	380	140	327	*
ЗПП-14-71	1420	380	220	298	*
ЗПП-16-71	1550	380	220	325	*
ЗПП-18-71	1810	380	220	378	*
ЗПП-21-71	2070	380	220	433	*
ЗПП-27-71	2720	380	220	568	*
ЗПП-30-10	2980	380	220	623	*
4ПП-12-4	1160	510	650	95	*
5ПП-14-5	1420	510	140	253	*
5ПП-17-6	1650	510	140	300	*
5ПП-23-10	2330	510	140	310	*
6ПП-30-13	2980	510	220	835	*
7ПП-12-3	1160	380	90	99	*
7ПП-14-4	1420	380	90	121	*
8ПП-14-71	1420	380	190	256	*
8ПП-16-71	1550	380	190	280	*
8ПП-17-5	1650	380	190	303	*
8ПП-18-71	1810	380	190	327	*
8ПП-21-71	2070	380	190	374	*
8ПП-23-7	2330	380	190	421	*
8ПП-25-8	2500	380	190	444	*
8ПП-27-71	2720	380	190	491	*
8ПП-30-10	2980	380	190	538	*
9ПП-17-6	1680	510	90	193	*

Перемычки Г-образные (ПГ)

Использование железобетонных перемычек целесообразно и важно в современной строительной промышленности. Перемычки позволяют значительно укрепить слабые части стены там, где имеются оконные и дверные проемы. К выбору перемычек для конкретного объекта предъявляются большие требования. В кирпичных домах или зданиях из блочных материалов перемычки (ПГ) равномерно распределяют нагрузку на поверхность стен и компенсируют оконные пустоты.

Перемычки балочные (ПГ) в отличии от других типов перемычек имеют специальный выступ, который является опорой для устанавливаемых плит перекрытия. Поэтому этот тип балочных перемычек используется для перекрытия оконных проемов, в том случае, если верхняя часть окна располагается прямо под уровнем потолка.

Перемычки балочные производятся из тяжелого бетона класса В1; армирование продольно напряжённое из специальной горячекатаной стали; для поперечного армирования применяется арматурная проволока или горячекатаная сталь.

В маркировке буквы означают тип перемычки, например ПГ: «П» – перемычка балочная, «Г» – г-образная. Первые цифры обозначают: номер поперечного профиля в сечении перемычки, тип перемычки и её длину в дм. Вторая группа цифр указывает расчетную нагрузку в кН/м, действующую на перемычку, и класс арматуры.

В третьей группе цифр может указываться наличие петель для монтажа и закладных деталей, а также некоторые характеристики.

Если перемычки, устанавливаются в условиях наличия агрессивной среды, то в маркировке указывается плотность бетона, например: О – особая плотность, П – повышенная плотность.

При изготовлении жб изделий перемычки балочные (ПГ) предусмотрен высокий уровень контроля, что обеспечивает их надежность. Также, очень важно соблюдать все правила при установке перемычек во время строительства зданий.

Наименование изделия	L, мм	В, мм	Н, мм	Масса, кг	Цена, руб
2ПГ-39-31	3890	250	440	792	*
2ПГ-42-31	4200	250	440	845	*
2ПГ-44-31	4410	250	440	897	*
2ПГ-48-31	4800	250	440	977	*
4ПГ-30-40	2980	380	290	753	*
6ПГ-44-40-1	4410	380	440	1870	*
6ПГ-60-31	5960	380	440	206	*
