Днище

Днища колодцев

При сооружении канализационных и смотровых колодцев из железобетонных изделий к одному из особенно важных моментов относится обустройство днища. Качественно сделанное днище препятствует проникновению вовнутрь колодца грунтовых вод. Как следствие этого, увеличивается срок эксплуатации колодцев и гарантируется сохранность имеющихся внутри коммуникаций – оборудования, труб, кабелей.

В настоящее время при обустройстве днища колодцев используются единые конструкционные элементы, которые изготавливаются в виде монолитного модуля, так называемые кольца колодезные с днищем (КЦД). Если в силу каких-либо причин конструкционный элемент КЦД невозможно использовать, то днище колодца сооружается отдельно, а затем на него накладываются кольца. Для этой цели промышленностью выпускаются специальные составляющие элементы, так называемые «плита днища колодца» (обозначается «ПД» – плита днища).

Плиты днища колодца (ПД) изготавливаются по стандарту, в котором указываются параметры этих изделий и эксплуатационные свойства всего колодца. При сооружении колодца нужно, чтобы такие типоразмеры как диаметр и толщина, а также допустимая нагрузка и масса плиты днища соответствовали типоразмерам и другим параметрам колец.

Днища колодцев (ПД) производятся нескольких модификации:

• ПД - 10 (120х11см, 440 кг);
• ПД - 12 (140х11см, 540 кг);
• ПД - 15 (170х14см, 740 кг);
• ПД - 20 (220х14см, 1470 кг).

Днища колодцев подвержены значительной нагрузке, так как на них монтируется вся конструкция колодца. Поэтому днище должно иметь отличную механическую прочность. При изготовлении ПД применяется тяжёлый бетон и армирование из особо прочной стали. Также, предъявляются особые требования к свойствам гидроизолирующим, то есть недопустимы зазоры между днищем и торцом кольца, которое на него укладывается поверх него.

В настоящее время промышленностью выпускается большой ассортимент колец колодезных с днищем (изделий КЦД) и изделий под общим названием «днище колодца».

Днища колодцев производятся в соответствии с ГОСТ 8020-90.

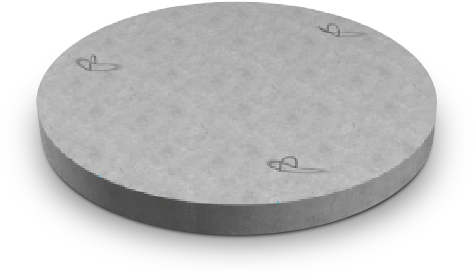

Днища колодцев имеют форму круга, размер диаметра не может быть меньшим, чем внешний диаметр ж/б кольца, который устанавливается на днище и из которого формируется стенка колодца. Днища колодцев (ПД) используют тогда, когда невозможно построить колодец из цельного модуля.

Характеристика днищ колодцев

Функция днища колодца – это опора для стенок и защита от проникновения вод. Днища устанавливают на специально подготовленную подушку и основание из бетона.

Плиты днища колодцев изготовляются из бетона М-200; армирование из стали В-1; отпускная прочность данных изделий – не менее 70%.

Требования к днищам колодцев:

• Морозоустойчивость – не меньше, чем 100 циклов замерзания и оттаивания;
• Водонепроницаемость соответствует классу W4;
• Удельная эффективная активность – до 370 бк/кг;
• Прочность на сжатие – В15;

Буквы в маркировке указывают на модификацию, число – на размер диаметра днища колодца. Также днища различаются по весу и стоимости.

Выбор днища для колодца любого типа осуществляется специалистом.

Наименование изделия	D, мм	Н, мм	Масса, кг	Цена, руб
Днище ПД - 10	1200	110	440	*
Днище ПД - 12	1400	110	540	*
Днище ПД - 15	1700	140	740	*
Днище ПД - 20	2200	150	1470	*
Днище ПД - 25	2760	150	2150	*
КЦД-10	1200	110	424	*
КЦД-15	1700	140	850	*
КЦД-20	2500	140	1400	*

Днища коллекторов (КД)

Нижняя часть камер теплосетей и коллекторных тоннелей состоит из железобетонных изделий, называемых «днища коллекторов». Производятся днища коллекторов по ТУ 400-1-250-89. Используется бетон марки В-22, который имеет высокую прочность, морозостойкость (150 циклов замерзания-оттаивания), класс водонепроницаемости – W6.

Днища коллекторов плотно соединяются с блоками стен и принимают часть нагрузки. Коллектор – это прочная конструкция, которая выдерживает значительные нагрузки и защищает от каких-либо воздействий коммуникации, проложенные в тоннеле. Выпускается несколько типоразмеров коллекторных днищ, которые отличаются по длине и весу (КД-21, КД-25, КД-30, КД-36, КД-42). Конструктивно днища коллекторов (КД) – это прямоугольные железобетонные плиты, на которых имеются выступы арматуры, с помощью которых соединяются элементы коллектора. Коллекторные плиты различается по высоте и длине, а ширина этих изделий равна 208 см.

При сооружении коллекторных конструкций тщательно подбирают все необходимые составляющие элементы.

Наименование изделия	L, мм	B, мм	H, мм	Масса, кг	Цена, руб
КД-21	700	2080	160	500	*
КД-25	1100	2080	160	780	*
КД-30	1600	2080	160	1300	*
КД-36	2200	2080	160	1800	*
КД-42	2800	2080	160	2300	*
