Плиты

Плиты

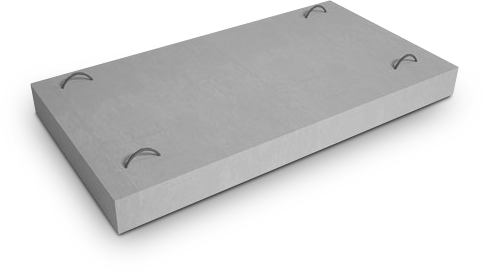

Плиты перекрытий ПК (пустотные)

Трудно переоцинить роль строительных железобетонных птиц в современном строительстве. Именно благодаря ним стало возможным сооружать многоэтажные здания. Их успешно используют уже несколько десятков лет и спрос на них неуклонно возрастает.

Плиты используют для перекрытий в конструкциях, изготовленных как с кирпича или камня, так и с монолитных блоков и фортана.

Железобетонные плиты перекрытия имеют много полезных характеристик, среди которых – прекрасная звукоизоляция, относительно не большая масса, эффективное поглощение вибраций. Также, пустотелые плиты имеют прекрасную теплоизоляцию.

Для обеспечения высокой прочности, для изготовления плит применяется высококачественный бетон. Для обеспечения изгиба плит применяется их армирование. При этом используется специальная предварительно напряженная арматура. То есть арматура предварительно растягивается и закрепляется, а лишь затем ее погружают в форму с бетоном. Использование такого способа при изготовлении позволяет существенно увеличить эксплуатационные и технические характеристики плит.

Длина плит перекрытия бывает различной – от 2.8 до 6.4 метров. Ширина их может быть до 3.2 метра. Их толщина, как правило стандартная и равна 22 сантиметрам. В зависимости от размеров плит перекрытия, напрямую зависит ее стоимость. Немалым преимуществом использования железобетонных плит перекрытия является простота их установки и закрепления к несущей конструкции. Для их установки требуются краны грузоподъемностью более 3 до 5 тонн. Для манипуляций с плитами, тросы закрепляются на специальных петлях.

Бетонные плиты перекрытия изготавливаются с учетом сейсмических нагрузок и по стандартам качества должны выдерживать существенную нагрузку – до 7-9 балов.

Их использование позволяет решать многие архитектурные задачи и возводить практически любые замыслы архитектора быстро и без потерь в качестве.

Пустотные плиты перекрытия устанавливаются на несущие стены. Они могут быть как внутренними, так и наружными. Предварительно на несущих стенах устанавливается необходимое цемента, а после этого закрепляются с помощью анкеров. Их правильная установка позволяет максимально снизить потери тепла и увеличить герметичность соединения. Торцы плит более прочные по сравнению с остальной конструкцией.

Перед использованием плит перекрытий в промышленности, они проходят предварительные испытания на прочность. К ним относятся тесты на прочность, жесткость, водоупорность и другие.

Наименование  изделия Размеры, мм Масса Цена
L B H кг руб
ПК-12-10-8 1180 990 220 380 *
ПК-12-12-8 1180 1190 220 450 *
ПК-15-10-8 1480 990 220 480 *
ПК-15-12-8 1480 1190 220 550 *
ПК-15-15-8 1480 1490 220 750 *
ПК-16-10-8 1580 990 220 500 *
ПК-16-12-8 1580 1190 220 600 *
ПК-16-15-8 1580 1490 220 800 *
ПК-17-10-8 1680 990 220 490 *
ПК-17-12-8 1680 1190 220 630 *
ПК-17-15-8 1680 1490 220 850 *
ПК-18-10-8 1780 990 220 520 *
ПК-18-12-8 1780 1190 220 650 *
ПК-18-15-8 1780 1490 220 900 *
ПК-19-10-8 1880 990 220 550 *
ПК-19-12-8 1880 1190 220 690 *
ПК-19-15-8 1880 1490 220 950 *
ПК-20-10-10 1980 990 220 610 *
ПК-20-10-8 1980 990 220 610 *
ПК-20-12-10 1980 1190 220 750 *
ПК-20-12-8 1980 1190 220 760 *
ПК-20-15-12,5 1980 1490 220 1000 *
ПК-20-15-8 1980 1490 220 1000 *
ПК-21-6-8 2080 600 220 400 *

ПК-21-9-8

2080

900

220

600

*

ПК-21-10-8

2080

990

220

640

*

ПК-21-12-12,5

2080

1190

220

750

*

ПК-21-12-10

2080

1190

220

780

*

ПК-21-12-8

2080

1190

220

780

*

ПК-21-15-12,5

2080

1490

220

1050

*

ПК-21-15-8

2080

1490

220

1050

*

ПК-22-10-10

2180

990

220

650

*

ПК-22-10-12,5

2180

990

220

650

*

ПК-22-10-8

2180

990

220

650

*

ПК-22-12-12,5

2180

1190

220

830

*

ПК-22-12-8

2180

1190

220

810

*

ПК-22-15-10

2180

1490

220

1100

*

ПК-22-15-8

2180

1490

220

1150

*

ПК-23-10-8

2280

990

220

730

*

ПК-23-12-8

2280

1190

220

880

*

ПК-23-15-8

2280

1490

220

1150

*

ПК-23-5-8

2280

500

220

*

*

ПК-24-8-8

2380

790

220

550

*

ПК-24-8-12

2380

790

220

560

*

ПК-24-10-10

2380

990

220

770

*

ПК-24-10-12,5

2380

990

220

750

*

ПК-24-10-8

2380

990

220

700

*

ПК-24-12-10

2380

1190

220

910

*

ПК-24-12-12,5

2380

1190

220

910

*

ПК-24-12-8

2380

1190

220

910

*

ПК-24-15-10

2380

1490

220

1190

*

ПК-24-15-12,5

2380

1490

220

1190

*

ПК-24-15-8

2380

1490

220

1190

*

ПК-25-10-8

2480

990

220

740

*

ПК-25-10-12.5

2480

990

220

780

*

ПК-25-12-12,5

2480

1190

220

930

*

ПК-25-12-8

2480

1190

220

950

*

ПК-25-15-10

2480

1490

220

1230

*

ПК-25-15-12,5

2480

1490

220

1230

*

ПК-25-15-8

2480

1490

220

1230

*

ПК-25-5-8

2480

500

220

*

*

ПК-26-10-10

2580

990

220

825

*

ПК-26-10-8

2580

990

220

825

*

ПК-26-10-12,5

2580

990

220

*

*

ПК-26-12-10

2580

1190

220

980

*

ПК-26-12-12,5

2580

1190

220

980

*

ПК-26-12-8

2580

1190

220

980

*

ПК-26-15-10

2580

1490

220

1280

*

ПК-26-15-12,5

2580

1490

220

1280

*

ПК-26-15-8

2580

1490

220

1280

*

ПК-26-5-8

2580

500

220

*

*

ПК-27-8-8

2680

790

220

620

*

ПК-27-8-12

2680

790

220

620

*

ПК-27-9-8

2680

990

220

*

*

ПК-27-9-12

2650

940

220

850

*

ПК-27-10-10

2680

990

220

830

*

ПК-27-10-12,5

2680

990

220

830

*

ПК-27-10-8

2680

990

220

830

*

ПК-27-12-10

2680

1190

220

1010

*

ПК-27-12-12,5

2680

1190

220

1010

*

ПК-27-12-8

2680

1190

220

1010

*

ПК-27-15-10

2680

1490

220

1340

*

ПК-27-15-12,5

2680

1490

220

1340

*

ПК-27-15-8

2680

1490

220

1340

*

ПК-27-15-16

2650

1490

220

1210

*

ПК-28-10-12,5

2780

990

220

880

*

ПК-28-10-8

2780

990

220

880

*

ПК-28-12-10

2780

1190

220

1050

*

ПК-28-12-12,5

2780

1190

220

1050

*

ПК-28-12-8

2780

1190

220

1050

*

ПК-28-15-12,5

2780

1490

220

1380

*

ПК-28-15-8

2780

1490

220

1380

*

ПК-28-9-8

2780

990

220

*

*

ПК-29-10-12,5

2880

990

220

900

*

ПК-29-10-8

2880

990

220

900

*

ПК-29-12-8

2880

1190

220

1100

*

ПК-29-15-8

2880

1490

220

1430

*

ПК-29-5-8

2880

500

220

*

*

ПК-30-5-8

2980

500

220

*

*

ПК-30-8-8

2980

790

220

690

*

ПК-30-8-12

2980

790

220

690

*

ПК-30-10-10

2980

990

220

920

*

ПК-30-10-10

2980

990

220

920

*

ПК-30-10-12,5

2980

990

220

920

*

ПК-30-10-6

2980

990

220

920

*

ПК-30-10-8

2980

990

220

920

*

ПК-30-12-10

2980

1190

220

1110

*

ПК-30-12-12,5

2980

1190

220

1110

*

ПК-30-12-6

2980

1190

220

1110

*

ПК-30-12-8

2980

1190

220

1110

*

ПК-30-15-10

2980

1490

220

1470

*

ПК-30-15-12,5

2980

1490

220

1470

*

ПК-30-15-6

2980

1490

220

1470

*

ПК-30-15-8

2980

1490

220

1470

*

ПК-31-10-12,5

3080

990

220

970

*

ПК-31-10-8

3080

990

220

970

*

ПК-31-10-10

3080

990

220

950

*

ПК-31-10-12,5

3080

990

220

950

*

ПК-31-12-12,5

3080

1190

220

1150

*

ПК-31-12-8

3080

1190

220

1150

*

ПК-31-15-10

3080

1490

220

1475

*

ПК-31-15-8

3080

1490

220

1500

*

ПК-32-9-8

3180

890

220

900

*

ПК-32-8-8

3180

790

220

740

*

ПК-32-8-12

3180

790

220

740

*

ПК-32-10-10

3180

990

220

1180

*

ПК-32-10-12,5

3180

990

220

1180

*

ПК-32-10-8

3180

990

220

1000

*

ПК-32-12-10

3180

1190

220

1180

*

ПК-32-12-12,5

3180

1190

220

1180

*

ПК-32-12-8

3180

1190

220

1180

*

ПК-32-15-10

3180

1490

220

1550

*

ПК-32-15-12,5

3180

1490

220

1550

*

ПК-32-15-8

3180

1490

220

1550

*

ПК-33-10-10

3280

990

220

1000

*

ПК-33-10-12,5

3280

990

220

1000

*

ПК-33-10-8

3280

990

220

1000

*

ПК-33-12-10

3280

1190

220

1200

*

ПК-33-12-12,5

3280

1190

220

1200

*

ПК-33-12-6

3280

1190

220

1200

*

ПК-33-12-8

3280

1190

220

1200

*

ПК-33-15-10

3280

1490

220

1600

*

ПК-33-15-12,5

3280

1490

220

1600

*

ПК-33-15-6

3280

1490

220

1600

*

ПК-33-15-8

3280

1490

220

1600

*

ПК-34-5-8

3380

500

220

510

*

ПК-34-10-10

3380

990

220

1020

*

ПК-34-10-12,5

3380

990

220

1030

*

ПК-34-10-8

3380

990

220

1020

*

ПК-34-12-10

3380

1190

220

1230

*

ПК-34-12-12,5

3380

1190

220

1230

*

ПК-34-12-8

3380

1190

220

1230

*

ПК-34-15-12,5

3380

1490

220

1650

*

ПК-34-15-8

3380

1490

220

1650

*

ПК-35-10-10

3480

990

220

1050

*

ПК-35-10-12,5

3480

990

220

1050

*

ПК-35-10-8

3480

990

220

1050

*

ПК-35-12-10

3480

1190

220

1280

*

ПК-35-12-12,5

3480

1190

220

1280

*

ПК-35-12-8

3480

1190

220

1280

*

ПК-35-15-10

3480

1490

220

1700

*

ПК-35-15-8

3480

1490

220

1700

*

ПК-36-4-8

3580

400

220

*

*

ПК-36-5-8

3580

500

220

550

*

ПК-36-8-8

3580

790

220

830

*

ПК-36-8-12

3580

790

220

830

*

ПК-36-9-8

3580

990

220

*

*

ПК-36-10-10

3580

990

220

1100

*

ПК-36-10-12,5

3580

990

220

1100

*

ПК-36-10-6

3580

990

220

1100

*

ПК-36-10-8

3580

990

220

1100

*

ПК-36-12-10

3580

1190

220

1320

*

ПК-36-12-12,5

3580

1190

220

1320

*

ПК-36-12-4

3580

1190

220

1320

*

ПК-36-12-8

3580

1190

220

1320

*

ПК-36-12-8 F100

3580

1190

220

1320

*

ПК-36-15-10

3580

1490

220

1750

*

ПК-36-15-12,5

3580

1490

220

1750

*

ПК-36-15-4

3580

1490

220

1750

*

ПК-36-15-8

3580

1490

220

1750

*

ПК-36-15-8 F100

3580

1490

220

1750

*

ПК-37-10-8

3680

990

220

1130

*

ПК-37-12-12,5

3680

1190

220

1350

*

ПК-37-12-8

3680

1190

220

1350

*

ПК-37-15-10

3680

1490

220

1780

*

ПК-37-15-12,5

3680

1490

220

1780

*

ПК-37-15-8

3680

1490

220

1780

*

ПК-38-5-8

3780

500

220

*

*

ПК-38-10-10

3780

990

220

1130

*

ПК-38-10-12,5

3780

990

220

4712

*

ПК-38-10-8

3780

990

220

1150

*

ПК-38-12-10

3780

1190

220

1400

*

ПК-38-12-12,5

3780

1190

220

1400

*

ПК-38-12-8

3780

1190

220

1400

*

ПК-38-15-12,5

3780

1490

220

1830

*

ПК-38-15-8

3780

1490

220

1830

*

ПК-39-8-8

3880

790

220

900

*

ПК-39-8-12

3880

790

220

900

*

ПК-39-10-12,5

3880

990

220

1150

*

ПК-39-10-6

3880

990

220

1150

*

ПК-39-10-8

3880

990

220

1200

*

ПК-39-12-10

3880

1190

220

1430

*

ПК-39-12-12,5

3880

1190

220

1430

*

ПК-39-12-8

3880

1190

220

1430

*

ПК-39-15-10

3880

1490

220

1880

*

ПК-39-15-12,5

3880

1490

220

1880

*

ПК-39-15-8

3880

1490

220

1880

*

ПК-40-8-8

3980

790

220

930

*

ПК-40-8-12

3980

790

220

930

*

ПК-40-9-8

3980

990

220

1950

*

ПК-40-10-10

3980

990

220

1230

*

ПК-40-10-12,5

3980

990

220

1230

*

ПК-40-10-8

3980

990

220

1230

*

ПК-40-12-10

3980

1190

220

1450

*

ПК-40-12-12,5

3980

1190

220

1450

*

ПК-40-12-8

3980

1190

220

1450

*

ПК-40-15-10

3980

1490

220

1930

*

ПК-40-15-12,5

3980

1490

220

1930

*

ПК-40-15-15

3980

1490

220

1930

*

ПК-40-15-8

3980

1490

220

1930

*

ПК-41-10-12,5

4080

990

220

1230

*

ПК-41-10-8

4080

990

220

1220

*

ПК-41-12-12,5

4080

1190

220

1230

*

ПК-41-12-8

4080

1190

220

1230

*

ПК-41-15-12,5

4080

1490

220

1980

*

ПК-41-15-8

4080

1490

220

1980

*

ПК-42-5-8

4180

500

220

*

*

ПК-42-8-8

4180

790

220

970

*

ПК-42-8-12

4180

790

220

970

*

ПК-42-10-10

4180

990

220

1260

*

ПК-42-10-12,5

4180

990

220

1260

*

ПК-42-10-6

4180

990

220

1260

*

ПК-42-10-8

4180

990

220

1260

*

ПК-42-12-10

4180

1190

220

1530

*

ПК-42-12-12,5

4180

1190

220

1530

*

ПК-42-12-6

4180

1190

220

1500

*

ПК-42-12-8

4180

1190

220

1530

*

ПК-42-12-8 F100

4180

1190

220

1530

*

ПК-42-15-10

4180

1490

220

2020

*

ПК-42-15-12,5

4180

1490

220

2020

*

ПК-42-15-6

4180

1490

220

2020

*

ПК-42-15-8

4180

1490

220

2020

*

ПК-43-5-8

4280

500

220

*

*

ПК-43-10-12,5

4280

990

220

1280

*

ПК-43-10-8

4280

990

220

1280

*

ПК-43-12-10

4280

1190

220

1550

*

ПК-43-12-12,5

4280

1190

220

1550

*

ПК-43-12-8

4280

1190

220

1550

*

ПК-43-15-10

4280

1490

220

2050

*

ПК-43-15-12,5

4280

1490

220

2050

*

ПК-43-15-6

4280

1490

220

2050

*

ПК-43-15-8

4280

1490

220

2050

*

ПК-44-5-8

4380

500

220

680

*

ПК-44-10-8

4380

990

220

1311

*

ПК-44-12-10

4380

1190

220

1558

*

ПК-44-12-12,5

4380

1190

220

1558

*

ПК-44-12-8

4380

1190

220

1558

*

ПК-44-15-10

4380

1490

220

2100

*

ПК-44-15-12,5

4380

1490

220

2100

*

ПК-44-15-8

4380

1490

220

2100

*

ПК-45-8-8

4480

790

220

1050

*

ПК-45-8-12

4480

790

220

1050

*

ПК-45-10-10

4480

990

220

1330

*

ПК-45-10-12,5

4480

990

220

1350

*

ПК-45-10-6

4480

990

220

1350

*

ПК-45-10-8

4480

990

220

1330

*

ПК-45-12-10

4480

1190

220

1630

*

ПК-45-12-12,5

4480

1190

220

1630

*

ПК-45-12-6

4480

1190

220

1630

*

ПК-45-12-8

4480

1190

220

1630

*

ПК-45-15-10

4480

1490

220

2150

*

ПК-45-15-12,5

4480

1490

220

2150

*

ПК-45-15-6

4480

1490

220

2150

*

ПК-45-15-8

4480

1490

220

2150

*

ПК-46-8-8

4580

790

220

1070

*

ПК-46-8-12

4580

790

220

1070

*

ПК-46-10-10

4580

990

220

1380

*

ПК-46-10-12,5

4580

990

220

1380

*

ПК-46-10-8

4580

990

220

1380

*

ПК-46-12-10

4580

1190

220

1650

*

ПК-46-12-12,5

4580

1190

220

1650

*

ПК-46-12-8

4580

1190

220

1650

*

ПК-46-15-10

4580

1490

220

2200

*

ПК-46-15-12

4580

1490

220

2200

*

ПК-46-15-12,5

4580

1490

220

2200

*

ПК-46-15-8

4580

1490

220

2200

*

ПК-47-10-12,5

4680

990

220

1400

*

ПК-47-10-8

4680

990

220

1400

*

ПК-47-12-10

4680

1190

220

1700

*

ПК-47-12-12,5

4680

1190

220

1700

*

ПК-47-12-6

4680

1190

220

1700

*

ПК-47-12-8

4680

1190

220

1700

*

ПК-47-15-12,5

4680

1490

220

2250

*

ПК-47-15-8

4680

1490

220

2250

*

ПК-48-8-8

4780

790

220

1110

*

ПК-48-8-12

4780

790

220

1110

*

ПК-48-10-10

4780

990

220

1430

*

ПК-48-10-12,5

4780

990

220

1430

*

ПК-48-10-8

4780

990

220

1400

*

ПК-48-10-8 F100

4780

990

220

1400

*

ПК-48-12-10

4780

1190

220

1730

*

ПК-48-12-12,5

4780

1190

220

1730

*

ПК-48-12-6

4780

1190

220

1730

*

ПК-48-12-8

4780

1190

220

1730

*

ПК-48-15-10

4780

1490

220

2300

*

ПК-48-15-12,5

4780

1490

220

2300

*

ПК-48-15-15

4780

1490

220

2300

*

ПК-48-15-6

4780

1490

220

2300

*

ПК-48-15-8

4780

1490

220

2300

*

ПК-49-10-12,5

4880

990

220

1450

*

ПК-49-10-8

4880

990

220

1500

*

ПК-49-12-8

4880

1190

220

1800

*

ПК-49-12-12

4880

1190

220

1760

*

ПК-49-15-12

4880

1490

220

2270

*

ПК-49-15-8

4880

1490

220

2330

*

ПК-50-10-12,5

4980

990

220

1480

*

ПК-50-10-8

4980

990

220

1500

*

ПК-50-12-10

4980

1190

220

1780

*

ПК-50-12-12,5

4980

1190

220

1780

*

ПК-50-12-6

4980

1190

220

1780

*

ПК-50-12-8

4980

1190

220

1780

*

ПК-50-15-10

4980

1490

220

2380

*

ПК-50-15-12,5

4980

1490

220

2380

*

ПК-50-15-8

4980

1490

220

2380

*

ПК-51-9-8

4980

990

220

2500

*

ПК-51-8-8

5080

790

220

1180

*

ПК-51-8-12

5080

790

220

1180

*

ПК-51-10-10

5080

990

220

1500

*

ПК-51-10-12,5

5080

990

220

1530

*

ПК-51-10-8

5080

990

220

1500

*

ПК-51-12-10

5080

1190

220

1830

*

ПК-51-12-12,5

5080

1190

220

1830

*

ПК-51-12-6

5080

1190

220

1830

*

ПК-51-12-8

5080

1190

220

1830

*

ПК-51-15-10

5080

1490

220

2430

*

ПК-51-15-12,5

5080

1490

220

2430

*

ПК-51-15-6

5080

1490

220

2430

*

ПК-51-15-8

5080

1490

220

2430

*

ПК-52-10-10

5180

990

220

1550

*

ПК-52-10-12,5

5180

990

220

1550

*

ПК-52-10-8

5180

990

220

1570

*

ПК-52-12-10

5180

1190

220

1880

*

ПК-52-12-12,5

5180

1190

220

1880

*

ПК-52-12-6

5180

1190

220

1880

*

ПК-52-12-8

5180

1190

220

1880

*

ПК-52-15-10

5180

1490

220

2480

*

ПК-52-15-12,5

5180

1490

220

2480

*

ПК-52-15-8

5180

1490

220

2480

*

ПК-53-5-8

5280

500

220

800

*

ПК-53-10-12,5

5280

990

220

1580

*

ПК-53-10-8

5280

990

220

1570

*

ПК-53-12-10

5280

1190

220

1900

*

ПК-53-12-12,5

5280

1190

220

1900

*

ПК-53-12-8

5280

1190

220

1860

*

ПК-53-15-10

5280

1490

220

2530

*

ПК-53-15-12,5

5280

1490

220

2530

*

ПК-53-15-8

5280

1490

220

2530

*

ПК-54-5-8

5380

500

220

*

*

ПК-54-8-8

5380

790

220

1260

*

ПК-54-8-12

5380

790

220

1260

*

ПК-54-9-8

5380

900

220

1450

*

ПК-54-10-10

5380

990

220

1600

*

ПК-54-10-12,5

5380

990

200

1600

*

ПК-54-10-8

5380

990

220

1600

*

ПК-54-12-10

5380

1190

220

1950

*

ПК-54-12-12,5

5380

1190

220

1950

*

ПК-54-12-6

5380

1190

220

1950

*

ПК-54-12-8

5380

1190

220

1950

*

ПК-54-15-10

5380

1490

220

2580

*

ПК-54-15-12,5

5380

1490

220

2580

*

ПК-54-15-8

5380

1490

220

2580

*

ПК-55-10-10

5480

990

220

1630

*

ПК-55-10-12,5

5480

990

220

1630

*

ПК-55-10-8

5480

990

220

1630

*

ПК-55-12-10

5480

1190

220

1980

*

ПК-55-12-12,5

5480

1190

220

1980

*

ПК-55-12-8

5480

1190

220

1980

*

ПК-55-15-12,5

5480

1490

220

2600

*

ПК-55-15-8

5480

1490

220

2600

*

ПК-56-10-10

5580

990

220

1650

*

ПК-56-10-12,5

5580

990

220

1650

*

ПК-56-10-8

5580

990

220

1650

*

ПК-56-12-10

5580

1190

220

2000

*

ПК-56-12-12

5580

1190

220

2000

*

ПК-56-12-12,5

5580

1190

220

2000

*

ПК-56-12-8

5580

1190

220

2000

*

ПК-56-15-10

5580

1490

220

2650

*

ПК-56-15-12 2/L

5580

1490

220

2650

*

ПК-56-15-12 L

5580

1490

220

2650

*

ПК-56-15-12,5

5580

1490

220

2650

*

ПК-56-15-15

5580

1490

220

2650

*

ПК-56-15-6

5650

1490

220

2590

*

ПК-56-15-8

5580

1490

220

2650

*

ПК-57-8-8

5680

790

220

1330

*

ПК-57-8-12

5680

790

220

1330

*

ПК-57-10-10

5690

990

220

1680

*

ПК-57-10-12,5

5690

990

220

1680

*

ПК-57-10-8

5680

990

220

1680

*

ПК-57-12-10

5680

1190

220

2000

*

ПК-57-12-12,5

5680

1190

220

2050

*

ПК-57-12-6

5680

1190

220

2000

*

ПК-57-12-8

5680

1190

220

2000

*

ПК-57-15-10

5680

1490

220

2700

*

ПК-57-15-12,5

5680

1490

220

2700

*

ПК-57-15-8

5680

1490

220

2700

*

ПК-58-10-10

5780

990

220

1730

*

ПК-58-10-12,5

5780

990

220

1730

*

ПК-58-10-6

5780

990

220

1720

*

ПК-58-10-8

5780

990

220

1720

*

ПК-58-12-10

5780

1190

220

2080

*

ПК-58-12-12,5

5780

1190

220

2080

*

ПК-58-12-6

5780

1190

220

2080

*

ПК-58-12-8

5780

1190

220

2080

*

ПК-58-15-10

5780

1490

220

2750

*

ПК-58-15-12,5

5780

1490

220

2750

*

ПК-58-15-8

5780

1490

220

2750

*

ПК-59-10-10

5880

990

220

1750

*

ПК-59-10-12,5

5880

990

220

1750

*

ПК-59-10-8

5880

990

220

1750

*

ПК-59-12-10

5880

1190

220

2100

*

ПК-59-12-12,5

5880

1190

220

2100

*

ПК-59-12-6

5880

1190

220

2100

*

ПК-59-12-8

5880

1190

220

2100

*

ПК-59-15-10

5880

1490

220

2800

*

ПК-59-15-12,5

5880

1490

220

2800

*

ПК-59-15-8

5880

1490

220

2800

*

ПК-60-5-8

5980

500

220

2190

*

ПК-60-6-8

5980

600

220

1000

*

ПК-60-8-8

5980

790

220

1390

*

ПК-60-8-12

5980

790

220

1390

*

ПК-60-9-8

5980

900

220

1630

*

ПК-60-10-10

5980

990

220

1780

*

ПК-60-10-12,5

5980

990

220

1780

*

ПК-60-10-6

5980

990

220

1780

*

ПК-60-10-8

5980

990

220

1780

*

ПК-60-12-10

5980

1190

220

2150

*

ПК-60-12-12,5

5980

1190

220

2150

*

ПК-60-12-6

5980

1190

220

2150

*

ПК-60-12-8

5980

1190

220

2150

*

ПК-60-12-8 F100

5980

1190

220

2150

*

ПК-60-15-6

5980

1490

220

2850

*

ПК-60-15-8

5980

1490

220

2850

*

ПК-60-15-8 F100

5980

1490

220

2850

*

ПК-60-15-10

5980

1490

220

2850

*

ПК-60-15-12,5

5980

1490

220

2850

*

ПК-61-10-12,5

6080

990

220

1800

*

ПК-61-10-8

6080

990

220

1800

*

ПК-61-12-12,5

6080

1190

220

2180

*

ПК-61-12-8

6080

1190

220

2180

*

ПК-61-15-6

6080

1490

220

2880

*

ПК-61-15-8

6080

1490

220

2880

*

ПК-61-15-12,5

6080

1490

220

2880

*

ПК-62-10-8

6180

990

220

1830

*

ПК-62-12-10

6180

1190

220

2230

*

ПК-62-12-12,5

6180

1190

220

2230

*

ПК-62-12-8

6180

1190

220

2230

*

ПК-62-15-10

6180

1490

220

2930

*

ПК-62-15-12,5

6180

1490

220

2900

*

ПК-62-15-8

6180

1490

220

2930

*

ПК-62-15-8 F100

6180

1490

220

2930

*

ПК-63-5-6

6280

500

220

1030

*

ПК-63-5-8

6280

500

220

*

*

ПК-63-6-8

6280

600

220

1150

*

ПК-63-8-8

6280

790

220

1430

*

ПК-63-8-12

6280

790

220

1430

*

ПК-63-9-8

6280

990

220

1939

*

ПК-63-10-10

6280

990

220

1850

*

ПК-63-10-12,5

6280

990

220

1850

*

ПК-63-10-6

6280

990

220

1850

*

ПК-63-10-8

6280

990

220

1850

*

ПК-63-12-10

6280

1190

220

2250

*

ПК-63-12-12,5

6280

1190

220

2250

*

ПК-63-12-6

6280

1190

220

2250

*

ПК-63-12-8

6280

1190

220

2250

*

ПК-63-12-8 F100

6280

1190

220

2250

*

ПК-63-15-10

6280

1490

220

2980

*

ПК-63-15-12,5

6280

1490

220

2980

*

ПК-63-15-6

6280

1490

220

2980

*

ПК-63-15-8

6280

1490

220

2980

*

ПК-64-10-10

6380

990

220

1880

*

ПК-64-10-12,5

6380

990

220

1880

*

ПК-64-10-6

6380

990

220

1880

*

ПК-64-10-8

6380

990

220

1950

*

ПК-64-12-10

6380

1190

220

2300

*

ПК-64-12-12,5

6380

1190

220

2300

*

ПК-64-12-6

6380

1190

220

2300

*

ПК-64-12-8

6380

1190

220

2300

*

ПК-64-15-12,5

6380

1490

220

3000

*

ПК-64-15-6

6380

1490

220

*

*

ПК-64-15-8

6380

1490

220

3000

*

ПК-64-5-8

6380

500

220

*

*

ПК-65-8-8

6480

790

220

1500

*

ПК-65-8-12

6480

790

220

1500

*

ПК-65-10-10

6480

990

220

1900

*

ПК-65-10-12,5

6480

990

220

1900

*

ПК-65-10-8

6480

990

220

1920

*

ПК-65-12-10

6480

1190

220

2350

*

ПК-65-12-12,5

6480

1190

220

2350

*

ПК-65-12-8

6480

1190

220

2350

*

ПК-65-15-12,5

6480

1490

220

3030

*

ПК-65-15-8

6480

1490

220

3030

*

ПК-66-8-8

6580

800

200

1550

*

ПК-66-10-8

6580

990

220

1930

*

ПК-66-10-12,5

6580

990

220

1930

*

ПК-66-10-10

6580

990

220

1930

*

ПК-66-12-10

6580

1190

220

2380

*

ПК-66-12-12,5

6580

1190

220

2380

*

ПК-66-12-8

6580

1190

220

2380

*

ПК-66-12-8-1 F100

6580

1190

220

2380

*

ПК-66-15-12,5

6580

149

220

3050

*

ПК-66-15-10

6580

1490

220

3050

*

ПК-66-15-6

6580

1490

220

3050

*

ПК-66-15-8

6580

1490

220

3050

*

ПК-67-8-8

6680

790

220

1590

*

ПК-67-8-12

6680

790

220

1590

*

ПК-67,5-12-8

6750

1190

220

2450

*

ПК-67-10-12,5

6680

990

220

1950

*

ПК-67-10-6

6680

990

220

1950

*

ПК-67-10-8

6680

990

220

1950

*

ПК-67-12-10

6680

1190

220

2430

*

ПК-67-12-12,5

6680

1190

220

2430

*

ПК-67-12-6

6680

1190

220

2430

*

ПК-67-12-8

6680

1190

220

2430

*

ПК-67-15-10

6680

1490

220

3080

*

ПК-67-15-12,5

6680

1490

220

3080

*

ПК-67-15-8

6680

1490

220

3080

*

ПК-68-5-8

6780

500

220

1030

*

ПК-68-10-10

6780

990

220

2000

*

ПК-68-10-12,5

6780

990

220

2000

*

ПК-68-10-8

6780

990

220

2000

*

ПК-68-12-10

6780

1190

220

2450

*

ПК-68-12-12,5

6780

1190

220

2450

*

ПК-68-12-8

6780

1190

220

2450

*

ПК-68-15-10

6780

1490

220

3130

*

ПК-68-15-12,5

6780

1490

220

3130

*

ПК-68-15-8

6780

1490

220

3130

*

ПК-69-10-10

6880

990

220

2030

*

ПК-69-10-8

6880

990

220

2030

*

ПК-69-12-10

6880

1190

220

2480

*

ПК-69-12-12,5

6880

1190

220

2480

*

ПК-69-12-6

6880

1190

220

2480

*

ПК-69-12-8

6880

1190

220

2480

*

ПК-69-15-10

6880

1490

220

3180

*

ПК-69-15-12,5

6880

1490

220

3180

*

ПК-69-15-8

6880

1490

220

3180

*

ПК-70-5-6

6980

500

220

1050

*

ПК-70-5-8

6980

500

220

*

*

ПК-70-8-8

6980

790

220

1650

*

ПК-70-8-12

6980

790

220

1650

*

ПК-70-10-12,5

6980

990

220

2050

*

ПК-70-10-6

6980

990

220

2050

*

ПК-70-10-8

6980

990

220

2050

*

ПК-70-12-10

6980

1190

220

2530

*

ПК-70-12-12

6980

1190

220

2530

*

ПК-70-12-12,5

6980

1190

220

2530

*

ПК-70-12-6

6980

1190

220

2530

*

ПК-70-12-8

6980

1190

220

2530

*

ПК-70-15-12,5

6980

1490

220

3250

*

ПК-70-15-8

6980

1490

220

3250

*

ПК-71-10-10

7080

990

220

2080

*

ПК-71-10-12,5

7080

990

220

2080

*

ПК-71-10-8

7080

990

220

2080

*

ПК-71-12-10

7080

1190

220

2550

*

ПК-71-12-12,5

7080

1190

220

2550

*

ПК-71-12-8

7080

1190

220

2550

*

ПК-71-15-12,5

7080

1490

220

3280

*

ПК-71-15-8

7080

1490

220

3280

*

ПК-71-5-8

7080

500

220

*

*

ПК-72-8-8

7180

790

220

1700

*

ПК-72-8-12

7180

790

220

1700

*

ПК-72-10-10

7180

990

220

2100

*

ПК-72-10-12,5

7180

990

220

2100

*

ПК-72-10-6

7180

990

220

2100

*

ПК-72-10-8

7180

990

220

2100

*

ПК-72-12-10

7180

1190

220

2600

*

ПК-72-12-12,5

7180

1190

220

2600

*

ПК-72-12-6

7180

1190

220

2600

*

ПК-72-12-8

7180

1190

220

2600

*

ПК-72-12-8-1 F100

7180

1190

220

2600

*

ПК-72-15-10

7180

1490

220

3330

*

ПК-72-15-12,5

7180

1490

220

3330

*

ПК-72-15-6

7180

1490

220

3330

*

ПК-72-15-8

7180

1490

220

3330

*

ПК-72-15-8-1 F100

7180

1490

220

3330

*

ПК-73-10-8

7280

990

220

2125

*

ПК-73-12-8

7280

1190

220

2630

*

ПК-73-15-8

7280

1490

220

3400

*

ПК-74-10-8

7380

990

220

2150

*

ПК-74-12-8

7380

1190

220

2650

*

ПК-74-15-8

7380

1490

220

3450

*

ПК-75-10-8

7480

990

220

2175

*

ПК-75-12-8

7480

1190

220

2700

*

ПК-75-15-8

7480

1490

220

3500

*

ПК-76-10-8

7580

990

220

2200

*

ПК-76-12-8

7580

1190

220

2730

*

ПК-76-15-8

7580

1490

220

3550

*

ПК-77-10-8

7680

990

220

2225

*

ПК-77-12-8

7680

1190

220

2750

*

ПК-77-15-8

7680

1490

220

3600

*

ПК-78-10-8

7780

990

220

2250

*

ПК-78-12-8

7780

1190

220

2800

*

ПК-78-15-8

7780

1490

220

3650

*

ПК-79-10-8

7880

990

220

2275

*

ПК-79-12-8

7880

1190

220

2830

*

ПК-79-15-8

7880

1490

220

3700

*

ПК-79-5-8

7880

500

220

1125

*

ПК-80-10-8

7980

990

220

2300

*

ПК-80-12-8

7980

1190

220

2850

*

ПК-80-15-8

7980

1490

220

3750

*

ПК-81-10-8

8080

990

220

2330

*

ПК-81-12-8

8080

1190

220

2900

*

ПК-81-15-8

8080

1490

220

3800

*

ПК-82-10-8

8180

990

220

2350

*

ПК-82-12-8

8180

1190

220

2930

*

ПК-82-15-8

8180

1490

220

3850

*

ПК-83-10-8

8280

990

220

2400

*

ПК-83-12-8

8280

1190

220

2950

*

ПК-83-15-8

8280

1490

220

3900

*

ПК-84-10-8

8380

990

220

2450

*

ПК-84-12-8

8380

1190

220

2980

*

ПК-84-15-8

8380

1490

220

3950

*

ПК-85-10-8

8480

990

220

2475

*

ПК-85-12-8

8480

1190

220

3030

*

ПК-85-15-8

8480

1490

220

3980

*

ПК-86-10-8

8580

990

220

2525

*

ПК-86-12-8

8580

1190

220

3050

*

ПК-86-15-8

8580

1490

220

4030

*

ПК-87-12-8

8680

1190

220

3080

*

ПК-87-15-8

8680

1490

220

4050

*

ПК-88-10-8

8780

990

220

2550

*

ПК-88-12-8

8780

1190

220

3100

*

ПК-88-15-8

8780

1490

220

4100

*

ПК-89-10-8

8800

990

220

2575

*

ПК-89-12-8

8880

1190

220

3130

*

ПК-89-15-8

8880

1490

220

4150

*

ПК-90-10-6

8980

990

220

2625

*

ПК-90-10-8

8980

990

220

2625

*

ПК-90-12-6

8980

1190

220

3180

*

ПК-90-12-8

8980

1190

220

3180

*

ПК-90-15-8

8980

1490

220

4200

*

ПК-95-15-8

9480

1490

220

4650

*

ПК-97-12-8

9680

1190

220

3700

*

Плиты дорожные

Плиты дорожные занимают существенное место среди многочисленных железобетонных конструкций, выпускаемых заводами ЖБИ.

Данный тип плит используется в тех случаях, когда требуется дорога, способная выдержать большие нагрузки, а также когда требуется быстрое строительство. Современные дорожные плиты способны выдерживать существенные нагрузки до нескольких десятков тонн. Именно поэтому плиты применяются для строительства взлетных полос и дорог в карьерах по добыче полезных ископаемых.

Немаловажным достоинством применения плит дорожных, является их высокая прочность, позволяющая их использовать неоднократно. При необходимости дорога, изготовленная из плит может быть оперативно демонтирована и перенесена на другое место. Для изготовления таких плит применяется высококачественный цемент тяжелых марок, благодаря которому достигается высокая долговечность и качество.

Единственный недостаток – это соединительный шов. Установка плит на грунт не исключает риска разъединения плит с течением времени. Но это может произойти лишь на участках с подвижной почвой. Но даже эти недостатки легко устранимы при надлежащем наблюдении за дорогой и своевременном ее обслуживании.

Благодаря несложному производству и использованию высококачественных материалов, плиты и имеют высокие технические характеристики. Морозоустойчивые свойства позволяют выдерживать плитам температуру до – 55 С.

Железобетонные плиты для строительства дорог обозначаются различными аббревиатурами, которые характеризуют их свойства и характеристики. Например плиты ПАГ применяются для строительства взлетных полос. В данном обозначении буква «А» обозначает – аэродромная.

В отличие от стандартных дорожных плит, они изготавливаются из более высоких марок бетона вследствие чего их масса существенно выше стандартных дорожных плит. Если вес обычной дорожной плиты – около 2 тоннн, то плита для строительства будет иметь массу до 5 тонн.

Наибольшее распространение получили дорожные плиты следующих марок: ПАГ 14 и ПАГ 18.

Дорожная плита из железобетона 1П используется для установки постоянных дорог, а 2П для временных. После этого насыпается песчаная подушка, на которую и устанавливается плита.

Строительство дорог из плит существенно экономичнее и целесообразнее, в том плане, что в случае непредвиденных обстоятельств, дорога может быть демонтирована. Также при строительстве данного типа дорог проводиться на порядок меньше подготовительных процедур, нежели при прокладке асфальтовой трассы.

Наименование изделия

L, мм

B, мм

H, мм

Масса, кг

Цена, руб

2П-30-18-30

3000

1750

170

2200

 *

ПДП-3х1,75

3000

1750

170

2200

 *

ПДН-2х6

6000

2000

140

4200

 *

ПАГ-14

6000

2000

140

4200

 *

ПАГ-18

6000

2000

180

5400

 *

Плиты канальные

Плиты из железобетона широко используются при гражданском строительстве, при возведении различных коммуникаций, а также в сельскохозяйственной отрасли. Внешне данные конструкции представляют собой бетонные плиты специальной формы с армированием. Для их армирования применяется арматура с предварительным напряжением. Для производства бетона, из которого в дальнейшем делают плиты, применяются тяжелые марки цемента. Эти особенности производства позволяют добиваться высокого качества и превосходных эксплуатационных характеристик.

Канальные плиты используются для сооружения различных коммуникаций, в том числе при высоком уровне влажности. Они производятся в различных вариантах и могут быть разных габаритов. Для них также изготавливаются специальные лотки.

Изготовление канальных плит подразумевает соблюдение всех технологических процессов в соответствии с стандартами и гостами. В результате элементы армирования надежно скрыты от воздействия внешних воздействий и коррозии.

В таблице представлены варианты плит, изготавливаемые современной промышленностью. Как правило, данные канальные плиты используются для строительства подземных парковок, кабель каналов, проведении систем водоснабжения и газовых трубопроводов закрытого типа.

Наименование изделия

L, мм

B,мм

H,мм

Масса,кг

Цена, руб

Плиты ВП 16-6

1600

600

160

380

*

Плиты ВП 16-12

1600

1200

160

760

*

Плиты ВП 16-18

1600

1800

160

980

*

Плиты ВП 19-6

1900

600

160

430

 *

Плиты ВП 19-12

1900

1200

160

860

 *

Плиты ВП 19-18

1900

1800

160

1180

 *

Плиты ВП 22-6

2200

600

160

500

 *

Плиты ВП 22-12

2200

1200

160

1000

 *

Плиты ВП 22-18

2200

1800

160

1400

 *

Плиты ВП 25-12

2500

1200

220

1620

 *

Плиты ВП 25-18

2500

1800

220

2220

 *

Плиты ВП 28-12

2800

1200

220

1800

 *

Плиты ВП 28-18

2800

1800

220

2520

 *

Плиты ВП 31-12

3100

1200

260

2380

 *

Плиты ВП 31-18

3100

1800

260

3450

*

Плиты ВП 34-12

3400

1200

260

2600

 *

Плиты ВП 34-18

3400

1800

260

3680

 *

Плиты ВП 37-12

3700

1200

320

3480

 *

Плиты ВП 40-12

4000

1200

320

3780

*

Плиты ВП 40-18

4000

1800

320

5500

*

Плиты ВП 43-12

4300

1200

320

4500

*

Плиты ВП 46-12

4600

1200

260

4880

*

Плиты ВП 49-6

4900

600

400

2520

*

Плиты ВП 55-6

5500

600

400

3180

*

Плиты ПТП-8-6

800

600

80

95

*

Плиты ПТП-11-9

1100

900

80

195

*

Плиты ПТП-24-12

2400

1200

120

840

*

Плиты ПТП-28-12

2800

1200

120

980

*

Плиты ПТП-30-12

3000

1200

120

1060

*

Плиты ПТП-32-12

3200

1200

120

1120

*

Плиты ПТП-36-12

3600

1200

120

1260

*

Плиты ТП-27-12

2700

1200

220

1780

*

Плиты ТП-27-16

2700

1600

220

2310

*

Плиты ТП-35-12

3500

1200

220

2250

*

Плиты ТП-43-8

4300

800

220

1400

*

Плиты ТП-43-12

4300

1200

220

2830

*

Плиты ТП-47-8

4700

800

220

1820

*

Плиты ТП-47-12

4700

1200

220

2850

*

Плиты БЖ-02

600

400

50

29

*

Плиты БЖ-04

800

400

50

38

*

Плиты БЖ-06

1100

400

50

58

*

Плиты БЖ-07

1300

400

50

62

*

Плиты В-4

750

500

60

55

*

Плиты В-5

850

500

70

75

*

Плиты В-6

950

500

70

83

*

Плиты В-7

1050

500

80

106

*

Плиты В-8

1150

1000

90

265

*

Плиты В-9

1300

1000

100

333

*

Плиты В-10

1400

1000

100

359

*

Плиты В-11

1500

1000

120

460

*

Плиты В-12

1600

500

120

240

*

Плиты В-13

1700

500

130

280

*

Плиты В-16

2000

500

160

400

*

Плиты покрытий коллекторов

Для сбора и удаления различных жидкостей в канализационных системах предусмотрены специальные коллекторы. Также коллекторы применяются для установки трубопроводов, кабелей и различных коммуникаций. Составными элементами конструкции коллекторов являются стеновые блоки, днища и плиты перекрытия. В бетон для изготовления данных конструкции добавляются специальные присадки, которые адаптируют бетон к повышенной влажности и другим неблагоприятным условиям.

Также бетон способен выдерживать воздействие низких температур и практически не пропускает влагу. Плиты для покрытия коллектора имеют специальное обозначение – КП.

Длительный срок эксплуатации обеспечивается применение высококачественного цемента тяжелых марок и арматуры. При изготовлении плит покрытий, арматура необходимых размеров помещается в специальную форму. Далее форма заполняется бетоном, после чего она помещается в специальную печь-сушилку, где на нее воздействует высокая температура.

В основном для строительства используются следующие типы плит перекрытия коллектора - КП-21, КП-25, КП-30. Главная задача таких плит – обеспечить сохранность коллектора и находящихся в нем коммуникации.

Наименование изделия

L, мм

B, мм

H, мм

Масса, кг

Цена, руб

КП-12

1200

1200

160

420

*

КП-21

2500

2900

240

2600

*

КП-25

2900

2080

240

2180

*

КП-30

3400

2080

260

2680

*

КП-36

4000

2080

280

3300

*

КП-42

4600

2080

300

3950

*

КП-21д

2500

880

240

1230

*

КП-25д

2900

880

240

1450

*

КП-30д

3400

880

260

1520

*

КП-36д

4000

600

280

1580

*

КП-42д

4600

600

300

1950

*

(ТПК) ПК - 30-15

3000

1500

220

2000

*

(ТПК) ПК - 30-15 отв

3000

1500

220

1900

*

Плиты покрытия и перекрытий реб.

Железобетонные плиты покрытия ребристые производятся с соблюдением всех технологических стандартов, предусмотренных ГОСТ 28042-89. Их основное назначение – покрытие крыш зданий и различных сооружений. В процессе изготовления для армирования таких плит применяется специальная арматурная сетка. Благодаря ней плита способна выдерживать существенные вибрации.

Также строительные плиты ребристые широко применяется для дорожного покрытия второстепенных дорог. Их производят множество заводов и как правило они имеют достаточно низкую стоимость. Выбор необходимой плиты покрытия ребристой необходимо производить с учетом всех нагрузок, которые будут на нее воздействовать. Их с успехоп применяют для кровли чердаков и гаражей.

Стандартные размеры таких изделий составляют 3X12 м и 3X6 м и их применяют для безпрогонных покрытий. 1,5X12 м и 1,5хб м применяются в качестве доборных элементов.

Плиты имеющие небольшие размеры - 3х0,5 м и 1,5х0,5 м устанавливаются на специальные железобетонные прогоны, которые закреплены на ригелях.

Использование ребристых плит покрытия, имеющих ширину 3 метра, куда более экономичнее, чем с шириной 1.5 метра.

Плиты с длинной пролета в 6 метров изготавливаются как из напряженной так и не напряженной арматуры. Длиной 12 метров – только из напряженной. Вес плиты колеблется от 1.5 до 4 тонн.

Сборные плиты разработаны таким образом, что имеют два продольных ребра и множество поперечных ребер. Плиты, имеющие ширину 1.5 метра ребра идут шагом в 1.5 метра, а с шириной 3 метра – с шагом в метр.

Наименование изделия

L, мм

В, мм

Н, мм

 Масса, кг

Цена, руб.

ИП 1-2

5550

1490

400

2200

*

ИП 4-1

5050

1490

400

2000

*

ИП 3-1

5550

740

400

1500

*

ИП 2-4

5050

740

400

1370

*

ПР 60.15-8

5980

1490

220

2525

*

ПР 66.15-8

6580

1490

220

2875

*

ПР 72.15-8

7180

1490

220

 3095

*

Плиты перекрытий сплошные

Плиты перекрытия сплошные являются универсальной конструкцией и применяются в качестве основных несущих элементов в промышленных конструкциях и различных зданиях. Сплошные плиты перекрытия имеют длину до 7.1 метра и используются для строительства теплотрасс, непроходных проемов.

Данная конструкция обозначается аббревиатурой ПВТ и изготавливаются с применением тяжелого бетона. Морозостойкость таких плит соответствует F 50, а прочность на сжатие В20, В15. Данные плиты имеют класс W2 по водоупорности.

Общую прочность конструкции обеспечивается специальная продольно напряженная арматура, которая способна выдерживать нагрузку до 800 кгс/м².

Плиты перекрытия сплошные разделяются на безпустотные и многопустотные. Их применяют в качестве продольных и поперечных стен. Транспортирование плит может быть осуществлено только по истечению специального срока отпускной прочности.

Под каждой плитой должны быть установлена специальная деревянная прокладка толщиной не менее 30 мм. Принято размещать деревянные прокладки у монтажных петель.

Сплошные плиты перекрытия – являются достаточно экономичным материалом, который доступен для большей части потребителей.

Наименование изделия

L, мм

В, мм

Н, мм

 Масса, кг

Цена, руб.

ПТВс-40-4

3990

390

220

802

*

ПТВс-36-4

3590

390

220

722

*

ПТВс-34-4

3390

390

220

682

*

ПТВс-32-4

3190

390

220

642

*

ПТВс-30-4

2990

390

220

602

*

ПТВс-28-4

2790

390

220

562

*

ПТВс-26-4

2590

390

220

522

*

ПТВс-24-4

2390

390

220

480

*

Плиты техподполья

Плиты техподполья являются достаточно востребованным материалом, как и другие изделия изготовленные из железобетона. Их успешно применяют для возведения дачных домов, частных домов, различных объектов и зданий. Благодаря их высокому качеству и долговечности, сфера их применения распространяется и на прокладку теплотрасс, а также при возведении несущих покрытий.

Само названия плит техподполья характеризует их назначение – установка на перекрытий различных полий технического назначения. Для их изготовления применяется бетон, класс которого не ниже В-15, а для армировании применяется напряженная арматура. Показатель водостойкости W2, морозоустойчивости - F-100.

Для маркировки применяется цифровое и буквенное обозначения. Первая буква в обозначении плиты подполья – «П». Она обозначает «плита подполья». За ней следуют цифры, характеризующие длину плиты от П1 до П5. Длина П1 составляет 120 см, П5 – 2 метра. Шаг длины П2, П3, П4 – 20 см.

Плиты техподполья имеют прекрасные теплоизоляционные характеристики, выдерживают существенные нагрузки и предназначены для длительной эксплуатации. Многообразие размеров таких плит делает возможным обойтись без опор. Имея относительно невысокую цену эти плиты имеют высокий спор и универсальность.

Ниже представлена таблица с типами производимых современной промышленностью плит и их основные характеристики.

Наименование изделия

L, мм

В, мм

Н, мм

Масса, кг

Цена, руб.

Плита П-1

1200

400

70

85

*

Плита П-2

1400

400

70

98

*

Плита П-3

1600

400

70

113

*

Плита П-4

1800

400

70

125

*

Плита П-5

2000

400

70

160

*

Плиты подкладные

Подкладные плиты из железобетона применяются для строительства теплотрасс и коллекторов. Как известно прокладка трубопроводов без защитных элементов невозможна из-за риска их повреждения в связи с движением грунта и давления, оказываемого им. Для увеличения площади опоры трубопроводов применяются подкладные плиты.

Их использование особенно востребовано при возведении теплотрасс, так как они перенимают всю нагрузку на себя. Также плиты устойчивы к воздействию влаги, а также различных вредных веществ. Помимо вышеперечисленных качеств, подкладные плиты сейсмоустойчивы.

Для производства подкладных плит применяются тяжелые марки цемента. Дополнительные качества и прочность придает армирование в соответствии со всеми стандартами СНиП.

Именно применение качественных материалов при производстве плит позволяет добиваться высоких эксплуатационных и технических характеристик.

Так как подкладная плита применяется для существенного увеличения площади водопроводных магистралей, то немаловажное значение играет ее размеры и форма. Внешне, подкладные плиты представляют собой прямоугольную конструкцию. Высота плит может быть различной, в зависимости от конкретного ее типа – от 14 до 30 сантиметров. Выбор того или иного типа зависит от характеристик почвы, особенностей возводимых магистралей. В нижеприведенной таблице указаны производимые современной промышленностью варианты подкладных плит из железобетона.

Наименование изделия

L, мм

В, мм

Н, мм

Масса, кг

Цена, руб.

ПП 25x38

380

250

140

33

*

ПП 38x38

380

380

140

50

*

ПП 25x51

510

250

300

90

*

ПП 38x64

640

380

220

140

*

ПП 51x51

510

510

220

150

*

ПП 51x64

640

510

220

180

*

Плиты парапетные

При возведении различных объектов в сельской отрасли и промышленности часто применяются парапетные плиты. Для их изготовления используется тяжелые марки цемента и армирование. Также, при изготовлении плит могут использоваться пористые наполнители. Выбор конечного варианта зависит от условий, в которых будет плита эксплуатироваться.

По типу и строению, парапетные плиты различаются на угловые и рядовые. Каждый из типов должен соответствовать всем стандартам.

Стандарты регламентируют используемые для производства пористые бетоны, к ним относятся: шунгизитобетон, аглопоритобетон, керамзитобетон и другие, средняя плотность которых не ниже 1850 кг/куб. метр.

Стандарты производства регламентируют использование шлакопортландцемента или портландцемента. Это объясняется наличием в их составе гидрофобизирующих добавок. Для производства также может применяться цветной или белый цемент. Однако использование добавок на основе хлора не допускается.

Поглощение воды не должно превышать величин указанных в проекте.

Наименование изделия

 Размеры, мм

Масса

Цена

L

B

H

кг

руб

ПП-5-5 инд.

490

500

100/60

50

*

ПП-6-5 инд.

590

500

100/60

60

*

ПП-7,5-5

740

470

90/70

60

*

ПП-13-5т

1290

470

70

94

*

ПП-13-6

1290

600

90/70

115

*

ПП-15-40

1490

400

100/60

120

*

ПП-15-50

1490

520

80/60

135

*

ПП-15-5т

1490

520

80/60

135

*

ПП-15-60

1490

600

100/60

180

*

ПП-18-5

1790

520

80/60

157

*

ПП-18-8

1790

800

80/60

250

*

ПП-18-12

1790

1190

140/90

700

*

ПП-18-15

1790

1490

140/90

890

*

АП 1-6

1270

600

90/70

110

*

Плиты карнизные

Среди многочисленной продукции, выпускаемой заводами железобетонных изделий, особое место занимают карнизные плиты. По классификации они относятся к консольным плитам и обозначаются аббревиатурой «АК». Их главное предназначение – возведение карнизов в жилых зданиях. Также карнизные плиты могут применяться при возведении стропильных крыш, а также вентилируемых крыш.

Плиты могут изготавливаться с различными габаритами: длиной шириной и массой. Для закрепления плит используются специальные закладные, которыми плита и приваривается. В плите также предусматриваются деревянные пробки, предназначенные для костылей кровли.

В соответствии с нормативными документами карнизные плиты должны изготавливаться из цемента марки М-200. Для армирования применяются специальные металлические сетки.

Тщательное выполнение подготовительных работ при укладке карнизных плит позволяет достичь высокого качества возводимого сооружения. Перед их укладкой проводят заделку стыков каркаса. Выемка в стеновой панели также заделывается раствором бетона. Далее, на поверхность на которую будут укладываться плиты устанавливается специальный утеплитель.

При укладке плит для карнизов следует соблюдать требования техники безопасности. Порядок установки плит такой: плита подготавливается к укладке, тщательно вымеряется будущее место для монтажа, затем плита укладывается и приваривается с помощью электродуговой сварки. Только после этого с плиты можно снять стропы.

В нижепредставленной таблице можно ознакомиться с типоразмерами карнизных плит и их массой.

Наименование изделия

Размеры, мм

Масса

Цена

L

B

H

кг

руб

АК-12-8







180

*

АК-12-9







215

*

АК-12-10







240

*

АК-15-8







220

*

АК-15-9







265

*

АК-15-10







290

*

АК-18-8







270

*

АК-18-9







320

*

АК-18-10







360

*

АК-24-8







300

*

АК-24-9







375

*

АК-24-10







425

*

Опорная плита является невидимым, но в тоже время очень важным элементом. Существует несколько типов опорных плит. Наиболее часто при строительстве применяется опорная плита уоп 6. Буква «у» в данном обозначении характеризует то, что она усиленная. Также распространены плиты оп 1к и оп 1д. Каждый тип опорной плиты отличается друг от друга конструкутивными особенностями, массой и конечно габаритами.

Опорная плита уоп 6 Представляет собой конструкцию по форме напоминающую пирамиду. Наиболее часто ее применяют для возведения железобетонных колодцев для коммуникации. Опорная плита выполняет защитную роль.

Данная плита имеет высокую прочность. Ее диаметр – 1.7 метра, масса может достигать 800 килограмм. Плита пропитана специальным веществом, надежно защищающим ее от негативных воздействий влаги.

Опорная плита оп 1к и опорная плита оп 1д

Плита 1к применяется для укрепления колодцев, на которые действует незначительная нагрузка дорожного полотна. Опорная плита 1д имеет схожее предназначение, но в отличие от 1д, она укороченная. Длина 1к составляет 1.6 метров, 1д – 2.6 метра. В зависимости от конкретных условий выбирается тот или иной тип плиты.

Опорная плита имеет специальные анкерные болты, которыми она прикрепляется на необходимом месте. Надежность крепления выдерживает существенные нагрузки, ливневые потоки, столкновения с транспортными средствами и позволяет надежно защитить основание колодца.

Исходя из тяжелых эксплуатационных условий, опорные плиты изготавливаются с соблюдением всех технических регламентов. Для этого применяется бетон тяжелых марок. В некоторых случаях данный тип плит применяется для возведение несущих конструкций здания. Это требует соблюдения предписанных ГОСТов и тщательного контроля качества.

Рассмотрим немного подробнее, в каких случаях используется опорная плита. При строительстве мостов опорная плита используется для строительства оснований. Также она применяется для возведения фундаментов домов, железнодорожных путей. Плита уоп 6 обеспечивает длительный срок эксплуатации.

Опорная плита 1д и 1к применяются для решения аналогичных задач. Применяются эти конструкции в местах с подвижными и слабыми почвами. Основная задача в данном случае, это обеспечить защиту входа в колодец. Изначально она укомплектовывается специально встроенным люком. Монтаж таких плит достаточно прост и не вызывает трудностей.

Опорная плита на сегодняшний день востребована во всех регионах страны. Их использование позволяет обеспечить высокий уровень прочности.

Наименование изделия

L, мм

В, мм

Н, мм

Масса, кг

Цена, руб.

Плита коллектора КП - 12

D=1600

*

160

420

*

ОП-1к

1600

1600

250

1000

*

ОП-1д

1600

1600

250

800

*

УОП-6

D1=1600

D2=1020

320

1100

*

Плиты покрытий коллекторов

При строительстве систем канализации и водопроводов обязательно использование плит покрытия коллекторов. Само по себе, назначение коллекторов – сбор и отведение различных жидкостей.

Также коллекторы используются для установки в них трубопроводов, различных кабелей, а также других коммуникаций.

Для изготовления плиты покрытия коллектора применяется высококачественный бетон. В его состав входят специальные присадки, которые позволяют ему выдерживать влагу и существенные нагрузки. Также бетон для изготовления плит выдерживает низкие температуры.

Плиты покрытий обозначаются аббревиатурой КП.

Немаловажную роль для высокой прочности плиты занимает ее армирование. Прочная стальная арматура помещается в специальную стальную форму, в которую в дальнейшем вливается бетон. После этого форма помещается в специальную сушильную печь. Под воздействием высоких температур бетон приобретает высокую прочность.

Наиболее востребованы такие марки плит покрытий, как КП-21, КП-25, КП-30. В зависимости от конкретных условий производится выбор той или иной плиты. В нижепредставленной таблице описаны типоразмеры выпускаемых современной промышленностью плит покрытий коллекторов.

Наименование изделия

L, мм

B, мм

H, мм

Масса, кг

Цена, руб

КП-12

1200

1200

160

420

*

КП-21

2500

2900

240

2600

*

КП-25

2900

2080

240

2180

*

КП-30

3400

2080

260

2680

*

КП-36

4000

2080

280

3300

*

КП-42

4600

2080

300

3950

*

КП-21д

2500

880

240

1230

*

КП-25д

2900

880

240

1450

*

КП-30д

3400

880

260

1520

*

КП-36д

4000

600

280

1580

*

КП-42д

4600

600

300

1950

*

(ТПК) ПК - 30-15

3000

1500

220

2000

*

(ТПК) ПК - 30-15 отв

3000

1500

220

1900

*

×
